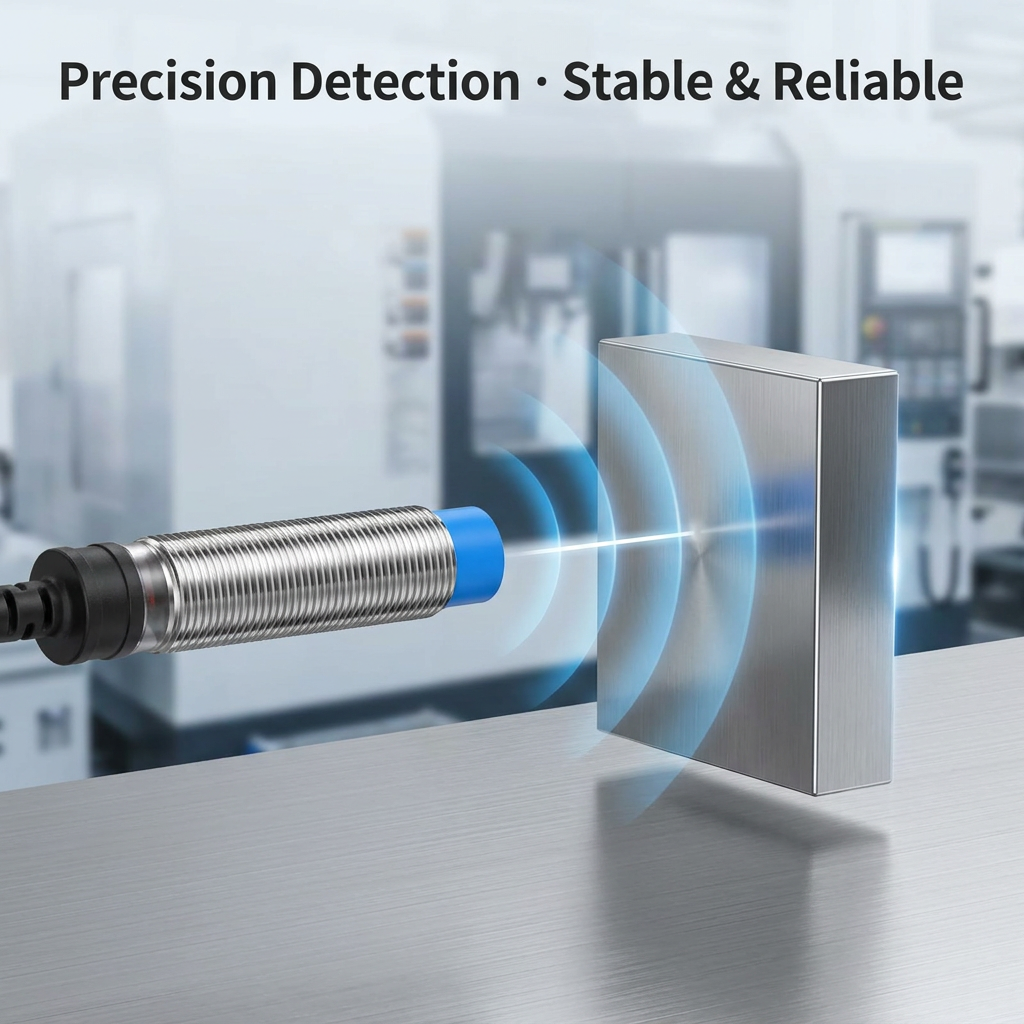

Snímač magnetického spínače M12
Detekční objekty Magnetické kovové objekty Detekční vzdálenost 10 mm
- Přehled
- Související produkty

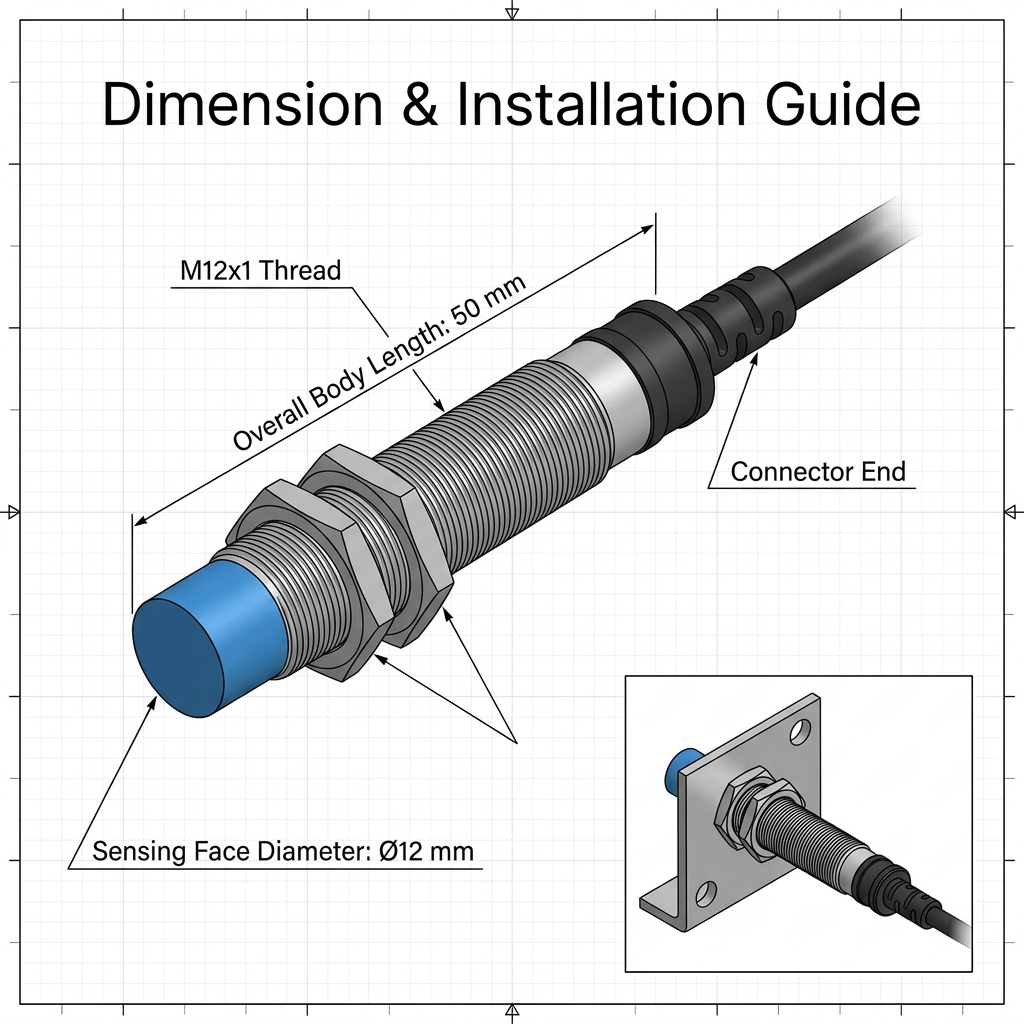

profilová data | M12*1mm | ||
Způsob instalace | Rovinné | ||
Odstup od zjištění | 10mm | ||
Spolehlivá vzdálenost detekce | 0-10 mm | ||
DC 3-žilové | NPN | NE | BHLN10-GM12-N1 |
NC | BHLN10-GM12-N2 | ||
PNP | NE | BHLN10-GM12-P1 | |
NC | BHLN10-GM12-P2 | ||
DC 2 vodiče | NE | BHLN10-GM12-D1 | |
NC | BHLN10-GM12-D2 | ||
AC 2-vodičové | NE | BHLN10-GM12-A1 | |
NC | BHLN10-GM12-A2 | ||
Napětí napájení | Dc 3-žilový :DC10-30V | ||
DC 2-wire :DC10-30V | |||
AC 2-vodičové :AC90-250V | |||
Pád napětí | Dc 3-žilový :<1.5V | ||
DC 2-wire :<6V | |||
2 dráty střídavého proudu: < 8V | |||
Napětí | Dc 3-žilový :<200mA | ||
DC 2-wire :<200mA | |||
AC 2-vodičové :>300mA | |||
Současná spotřeba | Dc 3-žilový :<10mA | ||
DC 2-wire :<0.8mA | |||
AC 2-vodičové :<2.5V | |||
Utekající proud | Dc 3-žilový :<0.01mA | ||
DC 2-wire :<0.8mA | |||
AC 2-vodičové :<2.5V | |||
Izolační napětí | Dc 3-žilový :1000V/AC 60S | ||
DC 2-wire :1000V/AC 60S | |||
AC 2-vodičové :2000V/AC 60S | |||
Přepínací frekvence | Dc 3-žilový :300Hz | ||
DC 2-wire :300Hz | |||
AC 2-vodičové :300Hz | |||
Ochrana proti zkratům/ochrana proti zpětnému připojení | Dc 3-žilový :mít/mávat | ||
DC 2-wire :mít/mávat | |||
Indikátorové světlo | Červená LED | ||

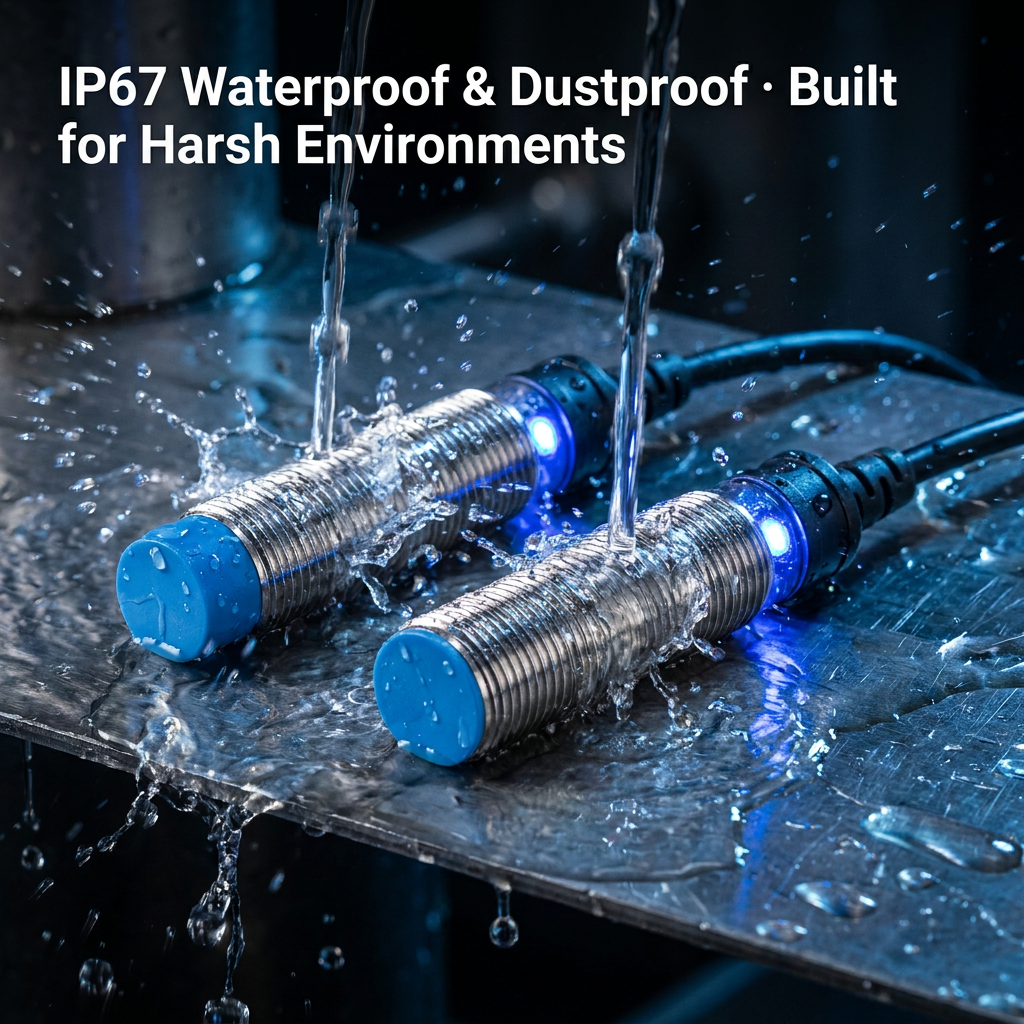

Stupeň ochrany | IP67 | ||

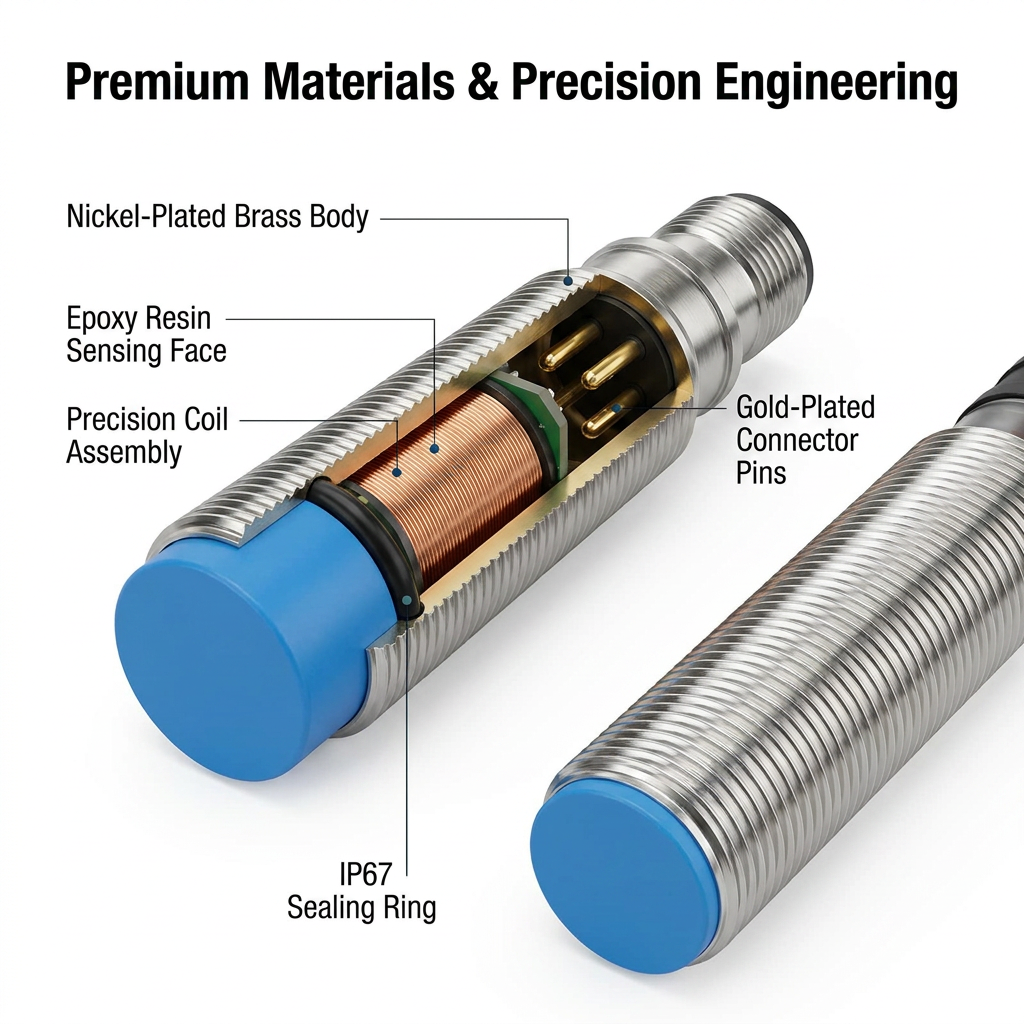

Materiál krytu | Z bronzů | ||
Zkušební povrchový materiál | PBT | ||
Režim připojení | 2m PVC kabel |
