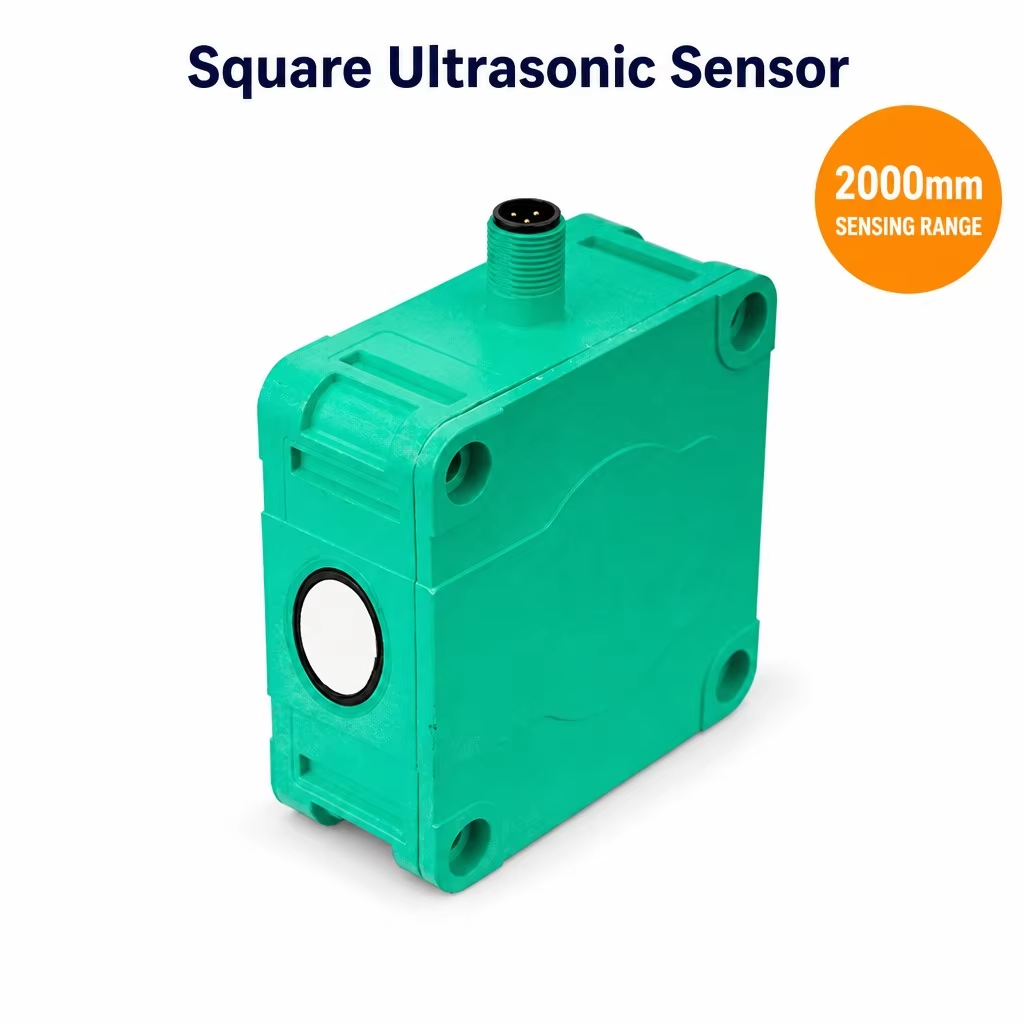

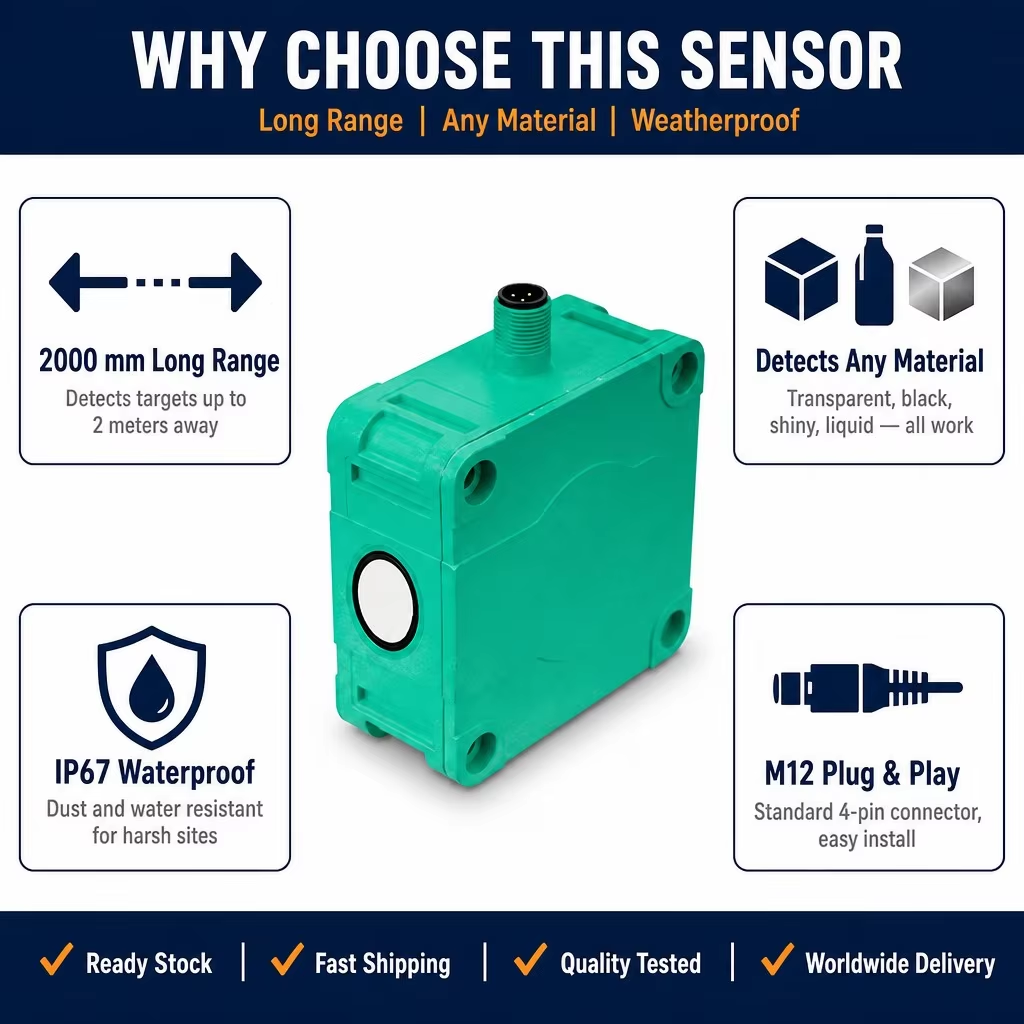

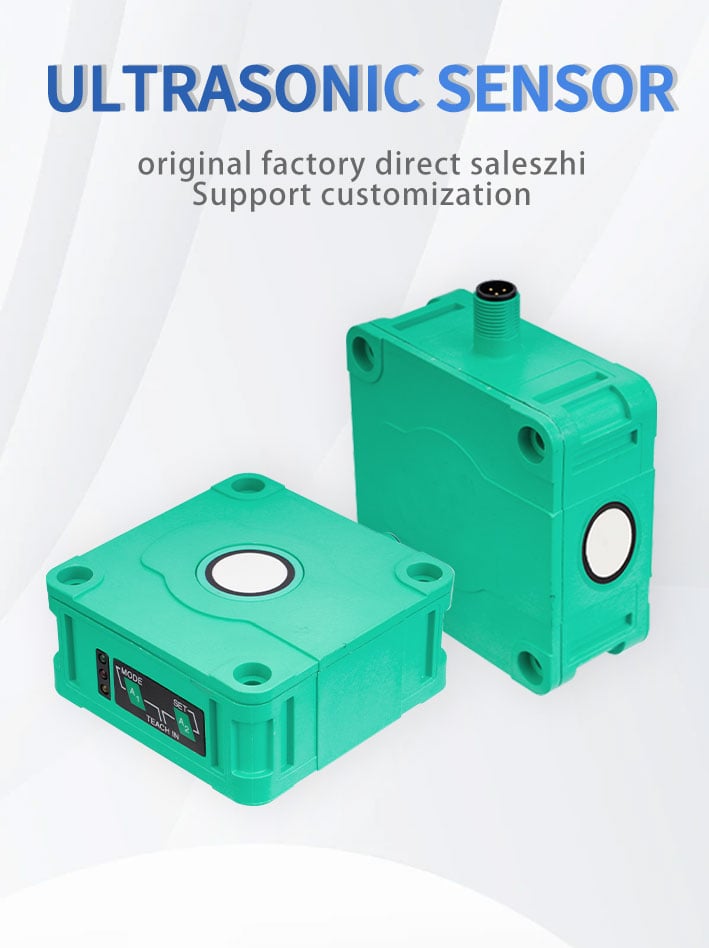

F42 2m ultralydssensor
På grund af fordelene ved nem retningstråling, god retningstråling, nem styring af intensiteten og ingen direkte kontakt med det målte objekt anvendes ultralyd bredt i væskeniveaumåling. I måling af pulserende ultralydbølger udsendes af sensorer (transducere), og lydbølgerne reflekteres af objektets overflade og modtages af den samme sensor, som omdanner dem til elektriske signaler. Og afstanden mellem sensoren og det målte objekt beregnes ud fra tiden mellem udsendelse og modtagelse af lydbølger
- Oversigt
- Relaterede produkter

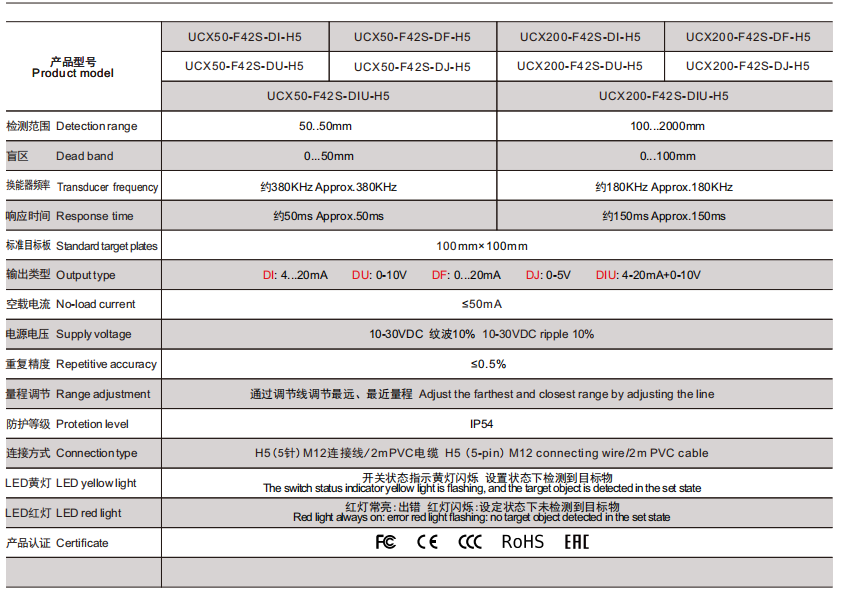

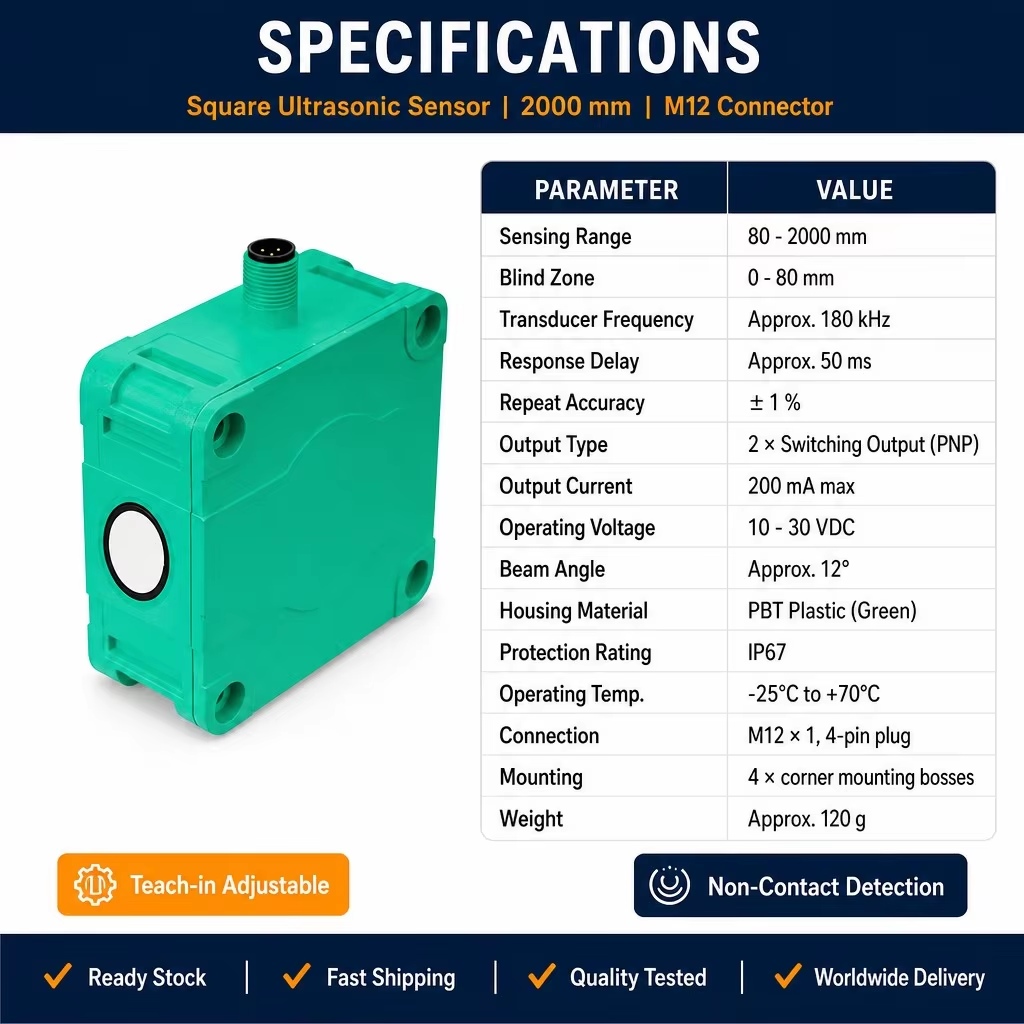

| Produktmodel | UCX50-F42-DI-H5 | UCX200-F42-DI-H5 | UCX400-F42-DI-H5 | ||
| UCX50-F42-DU-H5 | UCX200-F42-DU-H5 | ||||
| UCX50-F42S-DI-H5 | UCX200-F42S-DI-H5 | UCX400-F42-DU-H5 | |||
| UCX50-F42S-DU-H5 | UCX200-F42S-DU-H5 | ||||
| Detektionsområde | 50...500 mm | 80..2000 mm | 200... 4000 mm | ||
| Afgrænsningszone | 0...50 mm | 0...80 mm | 0 mm.. 200 mm | ||
| Transducerfrekvens | Omkring 380 kHz | Omkring 180 kHz | 85 kHz | ||
| reaktionstid | 21 ms | Circa 65ms | Omkring 145ms | ||
| Standard målversion | 100 mm*100 mm | ||||

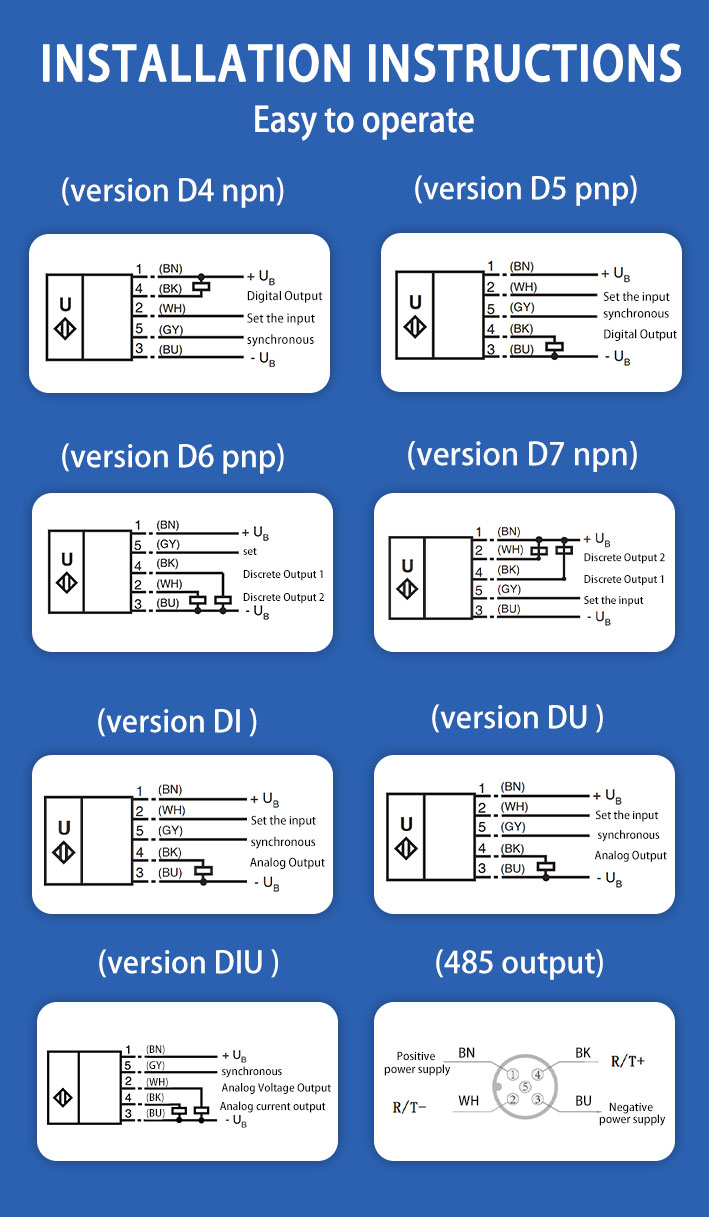

| type output | DI:Passage/overbelastning | ||||
| DU:0-10V/0-5V | |||||
| Nominel arbejdskraft | 200 mA Passage/overbelastningsbeskyttelse | ||||
| nærhed ved nominel drift | ≤ 0,5% | ||||
| arbejdsspænding | 10-30V jævnstrømsbølger 10% | ||||

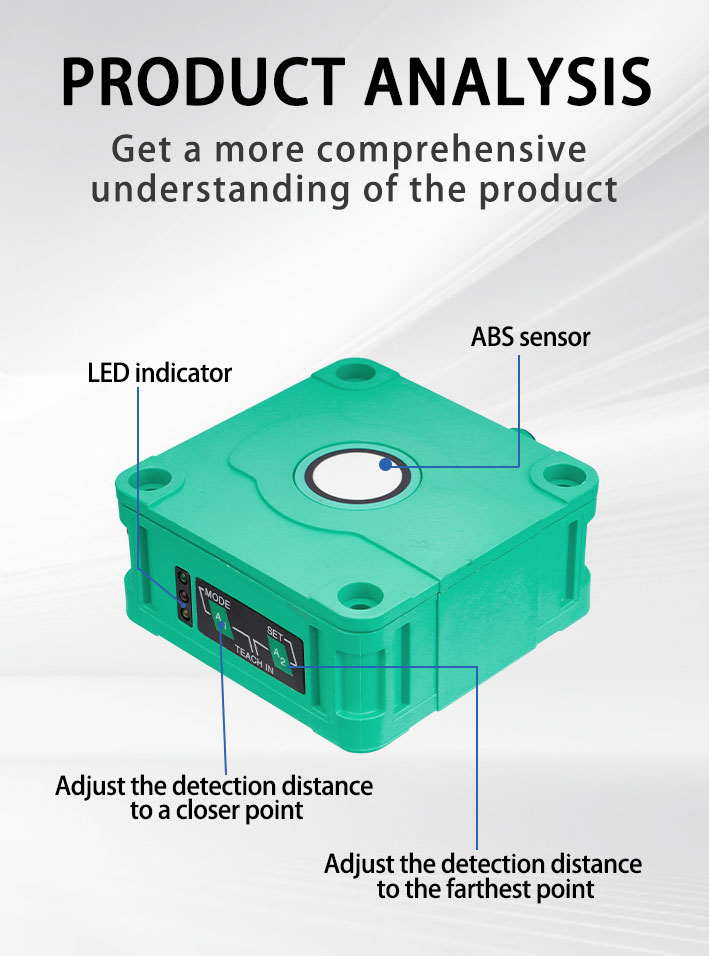

| Anpasning af rækkevidde | Juster den fjerneste og nærmeste rækkevidde gennem justering linje | ||||
| Beskyttelsesgrad | IP65 | ||||
| Tilkoblingstilstand | Tændt stik M12 x 1, 5-pin/2m PVC-kabel | ||||
| LED-gule lys | Det gule lys på statusindikatoren blinker. Mål er registreret under den indstillede status | ||||
| LED-rødt lys | Rødt lys er altid tændt: fejl Rødt lys blinker: der registreres intet mål i indstillet tilstand |
||||
