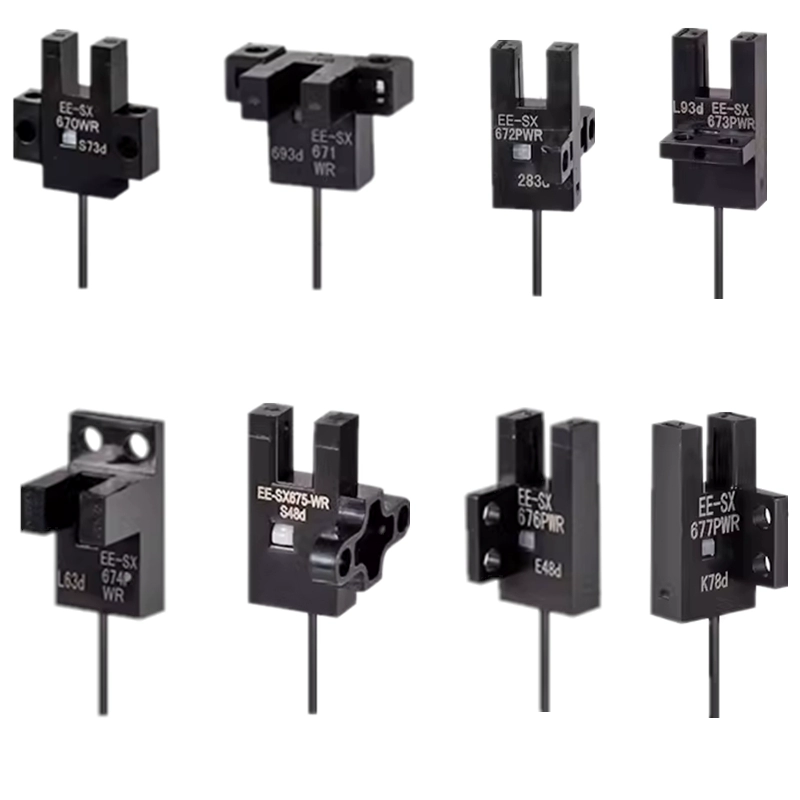

Slå-type fotomikrosensor (modeller af tilslutningsobjekter)
globalt standardslottetypiske fotomikrosensorer med en direkte omskiftningskapacitet på 50-100 ma.
- overblik
- relaterede produkter
| type | standard | L-formet | med en diameter på over 300 mm slot center 7 mm |
tætmontering | med en diameter på over 300 mm slot center 10 mm |
F-formet | R-formet | ||
| npn-modeller | - Jeg er ikke sikker. af |

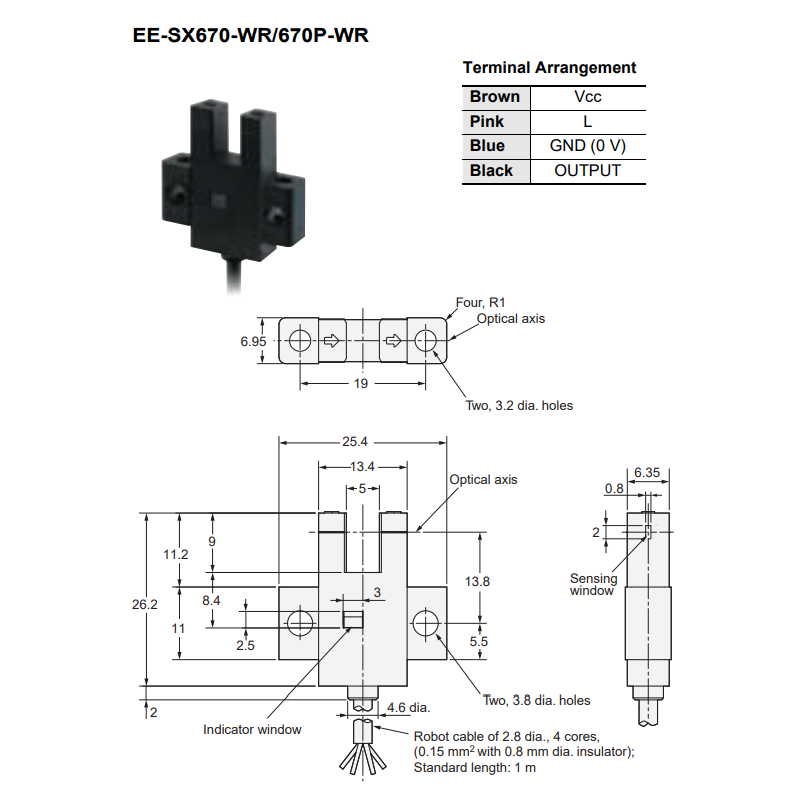

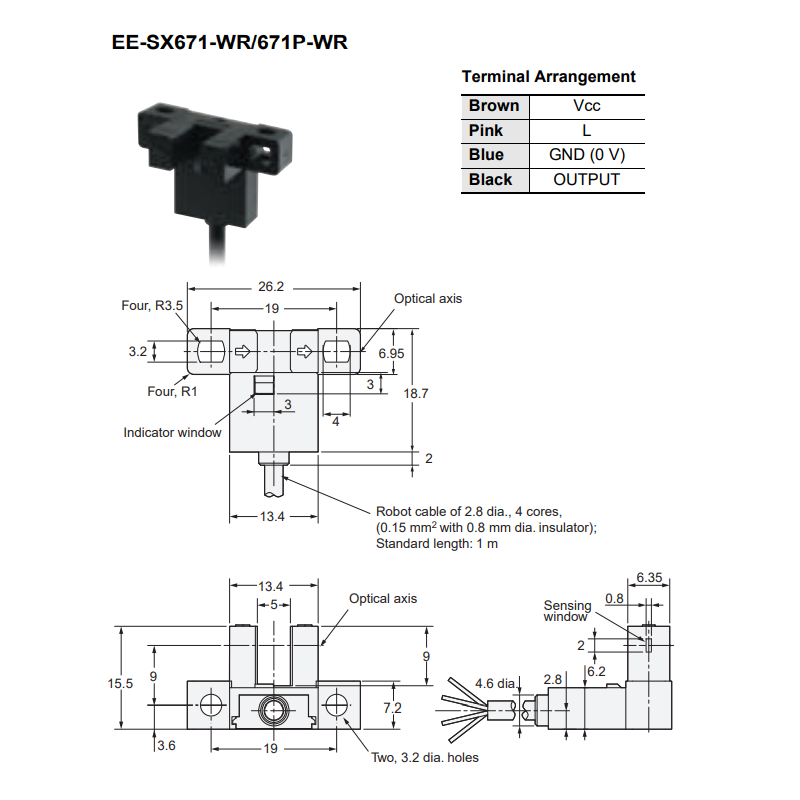

ee-sx671- af |

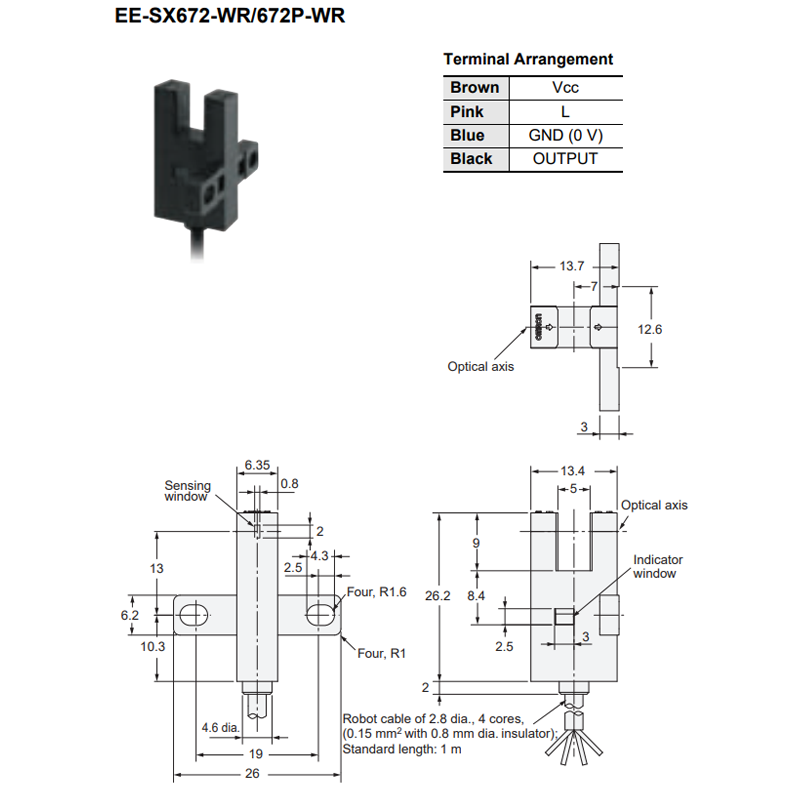

ee-sx672- af |

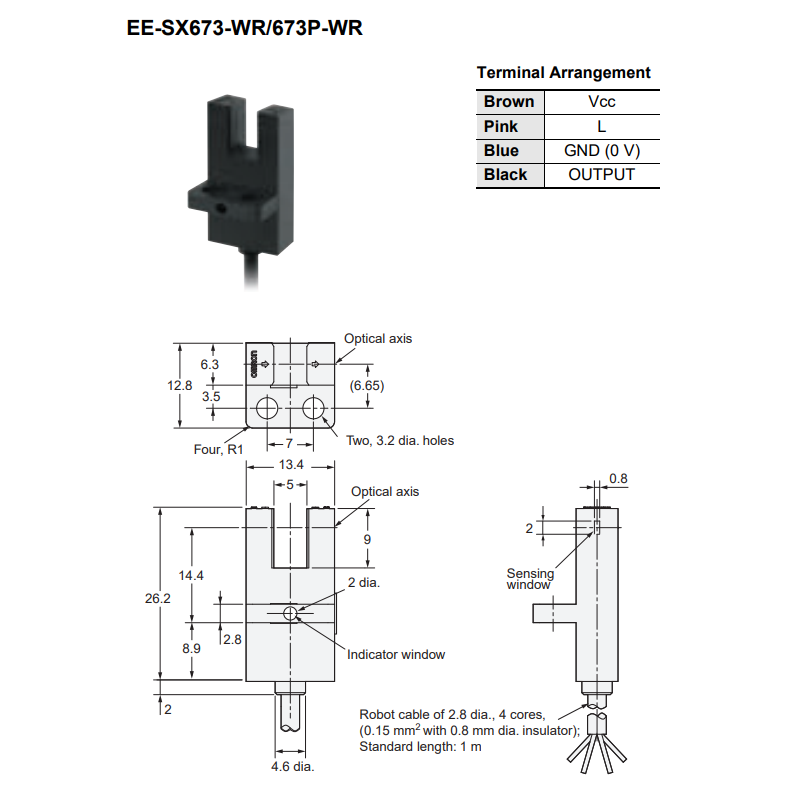

ee-sx673- af |

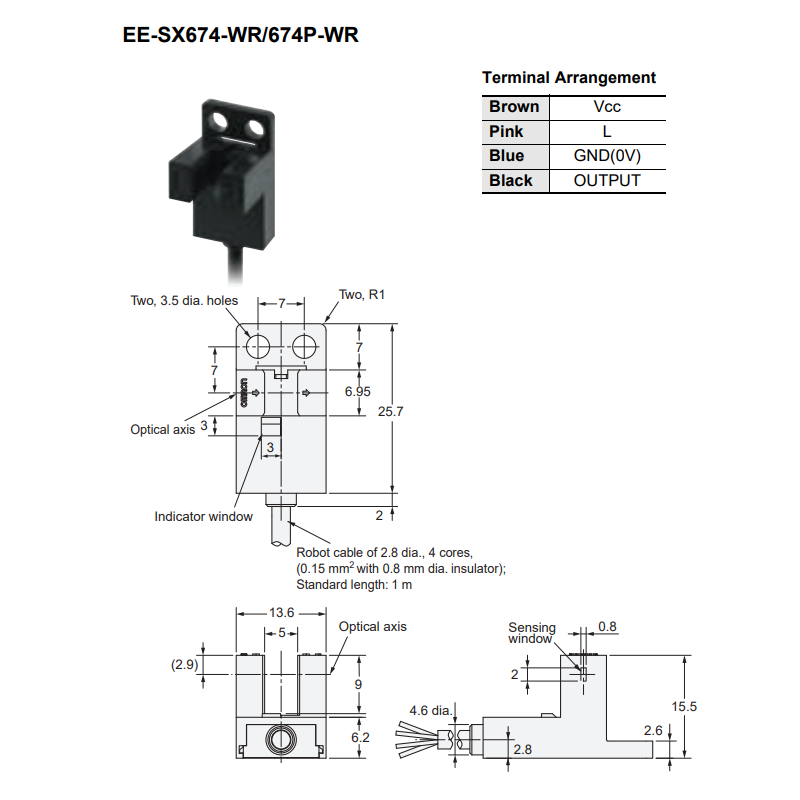

ee-sx674- af |

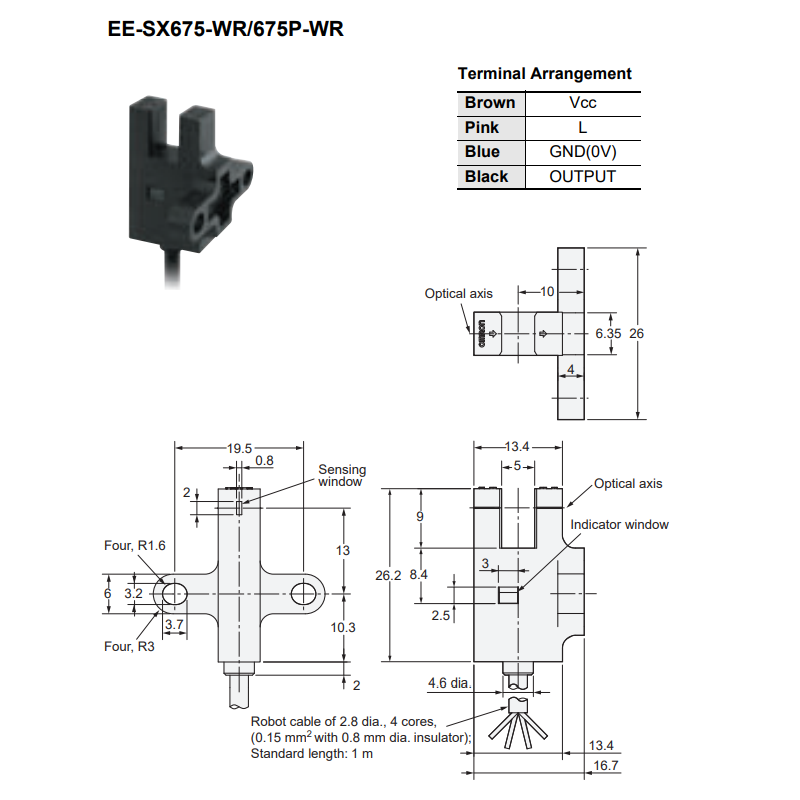

- Ee-sx675- af |

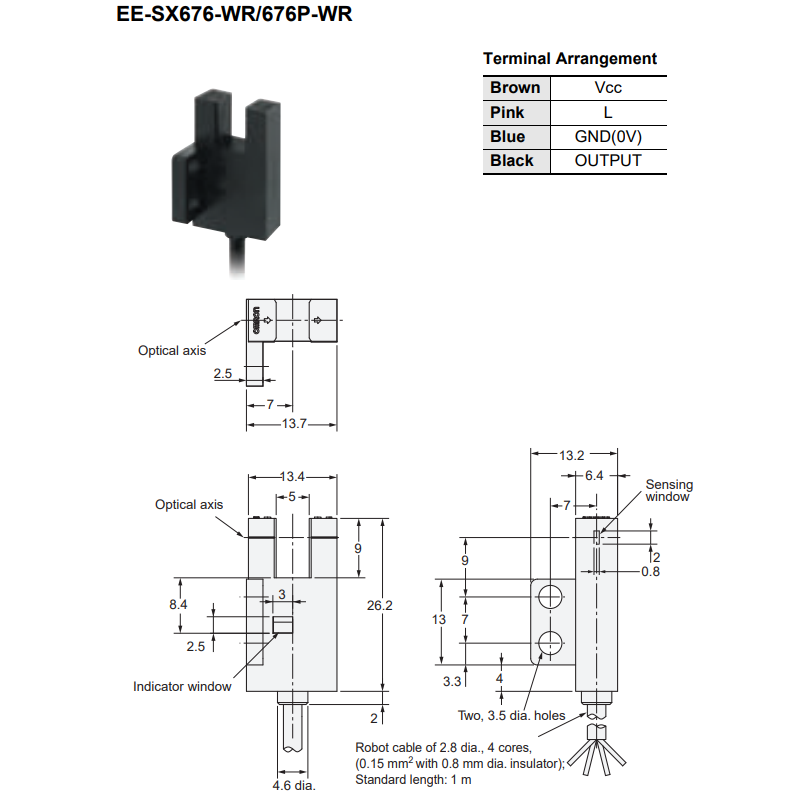

ee-sx676- af |

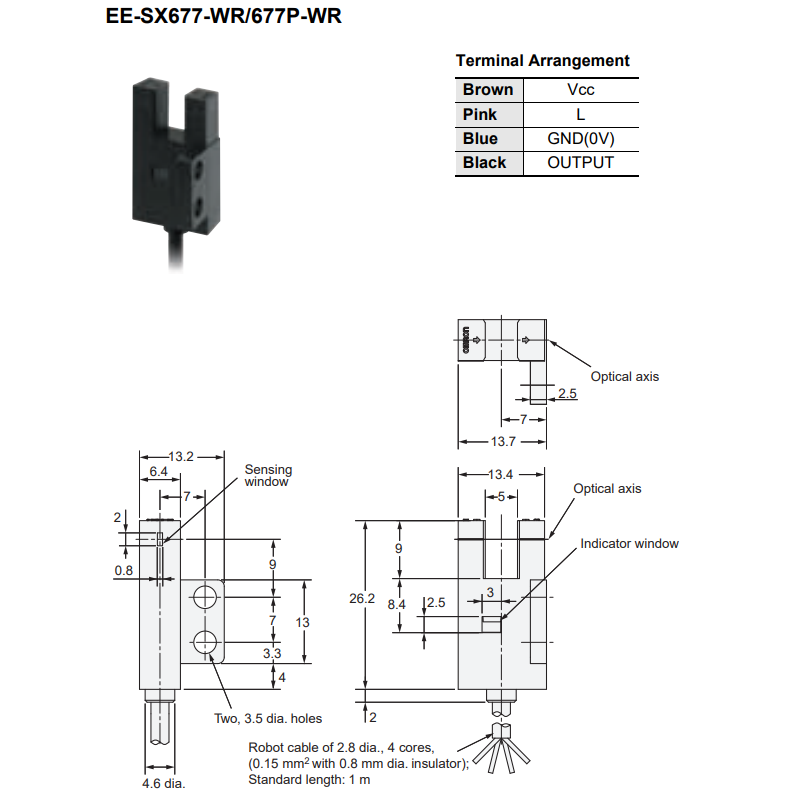

ee-sx677- af |
|
| PNP-modeller | - Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
- Jeg er ikke sikker. af |
|
| sensorer | 5 mm (slotsbredde) | ||||||||
| sensorer | Uden gennemsigtighed: 2 × 0,8 mm min. | ||||||||
| differentialafstand | 0,025 mm | ||||||||
| lyskilde | med en diameter på over 300 mm | ||||||||
| Indikator | lysindikator (rødt) (tændes, når lyset afbrydes for modeller med a- eller r-suffix) | ||||||||
| forsyningsspænding | 5 til 24 vdc ±10%, bølgelængde (p-p): højst 10%. | ||||||||
| løbende forbrug | 12 max. | ||||||||
| kontroludgang | Npn åbent kollektor: 5 til 24 VDC, max 100 ma. 100 ma belastningsstrøm med en restspænding på højst 0,8 v. 40 ma belastningsstrøm med en restspænding på 0,4 v max. afbrydelsesstrøm (lekakstrøm): 0,5 ma max. PNP-åben kollektor: 5 til 24 VDC, 50 ma max. 50 ma belastningsstrøm med en restspænding på højst 1,3 v. afbrydelsesstrøm (lekakstrøm): 0,5 ma max. |
||||||||
| beskyttelseskredsløb | kortcirkulatbeskyttelse mod belastning | ||||||||
| responsfrekvens | 1 kHz min. (3 kHz gennemsnit) | ||||||||
| omgivelsesbelysning | 1000 lx max. med fluorescerende lys på modtagerens overflade. | ||||||||
| omgivelser temperaturområde |
drift: -25 til +55°c, opbevaring: -30 til +80°c (uden isning eller kondensering) | ||||||||
| omgivelser luftfugtighedsområde |
drift: 5% til 85%, opbevaring: 5% til 95% (uden isning eller kondensering) | ||||||||
| vibrationsmodstand | ødelæggelse: 20 til 2000 hz (toppbeskæring: 100 m/s)2) 1,5-mm dobbelt amplitude i 2 timer (perioder på 4 min) hver i x-, y- og z-retninger |
||||||||
| stødbestandighed | ødelæggelse: 500 m/s23 gange hver i x, y og z-retninger | ||||||||
| beskyttelsesgrad | IP50 | ||||||||
| tilslutningsmetode | Modeller med forudkablet kabel (standardkabellængde: 1 m),modeller med tilslutningsobjekter (standardkabellængde: 0,1 m) | ||||||||
| materiale | sag | Polybutylenthalat (pbt) | |||||||
| dække | polycarbonat | ||||||||
| Emitter/modtager | |||||||||
