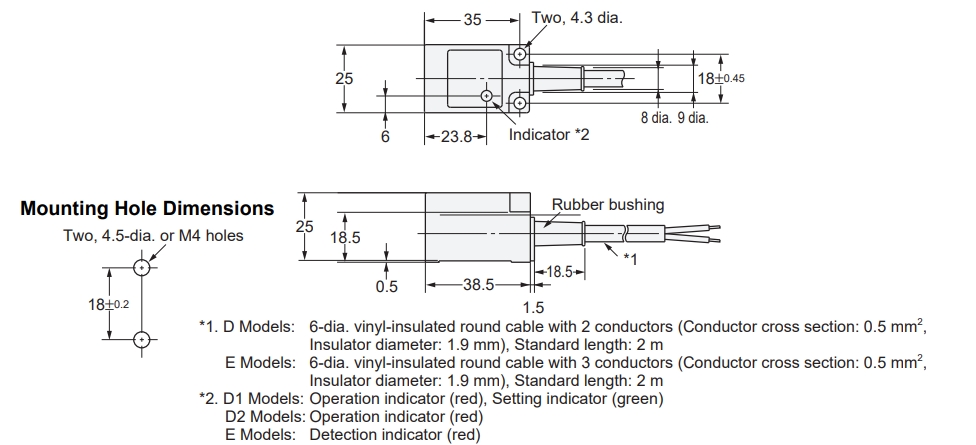

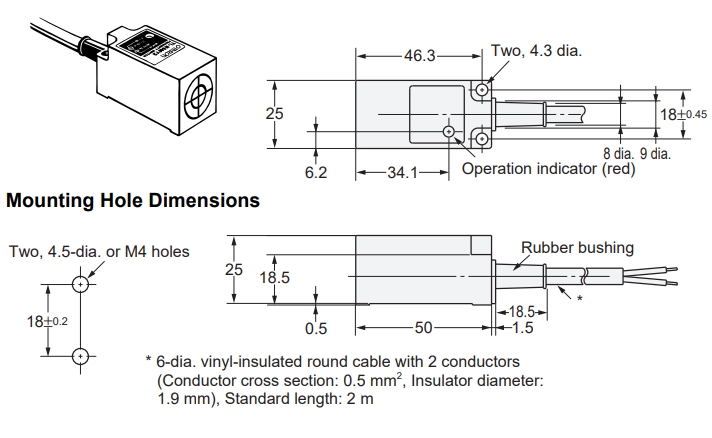

| Setningaraðferð | Innsunkinn | ||
| Afhleypisstefna | 5mm | ||
| Tæknileg skilgreining á fjarlægri | 0...4mm | ||
| DC þrjá-tråð | NPN | Nei | TL-N5ME1 |
| NC | TL-N5ME2 | ||
| PNP | Nei | TL-N5MF1 | |
| NC | TL-N5MF2 | ||
| DC 2-vef | Nei | TL-N5MD1 | |
| NC | TL-N5MD2 | ||
| AC 2-vef | Nei | TL-N5MY1 | |
| NC | TL-N5MY2 | ||
| Mismunur í ferð | 15% hæsta af staðsetningarafstandi | ||
| Úrkennd lítil | Járnmetall | ||
| Almennt mæliskipti | Járn, 30 × 30 × 1 mm | ||
| Svarthæð |
E/F gerðir: 500 Hz Y gerðir: 10 Hz |
||
| Framkvæmduspenna (virk spenningsloka) |
E/F gerðir: 12 til 24 VDC (10 til 30 VDC), rýðing (p-p): 10% hæsta. Y gerðir: 100 til 220 VAC (90 til 250 VAC), 50/60 Hz |
||
| Strömsviðnotkun | E/F gerðir: 8 mA hæsta við 12 VDC, 15 mA hæsta við 24 VDC | ||
| Lecksströmmur | Y þyngi: Skoðaðu rannsóknargögn á síðu 5 | ||
|
Eftirlit úttak |
Hleðslustraumur |
E/F þyngi: 100 mA hámark við 12 VDC, 200 mA hámark við 24 VDC Y þyngi: 10 til 200 mA |
|
| Afturstöðulag |
E/F þyngi: 1 V hámark (hliðrunarström: 200 mA) Y-myndar: Sjá tæknifræðigögn á bls. 5. |
||
| Vísar | E/F þyngi: Kenningarvísir (raudur) | ||
| Starfshættir |
E1/F1/Y1 þyngi: Ekki E2/Y2 þyngi: Lokuð |
||
| Sjá tímaáætlunina undir I/O hringrásarskrá á bls. 7 fyrir nánari upplýsingar. | |||
| Varnarskemmtir |
E þyngi: Viðskiptavinnskydd, Rýmingsdæmi Y þyngi: Rýmingsdæmi |
||
| Umhverfis hitastigasvið | Virkni/Lagning: −25 að 70°C (með engu hrím eða þykki) | ||
| Umhverfis fuktsvið | Virkni/Lagning: 35% að 95% (með engu þykki) | ||
| Hitabirt | ±10% hámark af mælilengdinni við 23°C í hitaríkinu frá −25 að 70°C | ||
| Spennaþolur |
E/F Flokka: ±2.5% hámark af mælilengdinni við stendandi spennu í spennuríkinu ±10% Y Flokka: ±1% hámark af mælilengdinni við stendandi spennu í spennuríkinu ±10% |
||
| Einangrunarþol | 50 MΩ lágmark (við 500 VDC) milli straumferenda hluta og skorpa | ||
| Dálítríkja |
E/F Flokka: 1,000 VAC, 50/60 Hz í einu mínútu milli straumferenda hluta og skorpa Y Flokka: 2,000 VAC, 50/60 Hz í einu mínútu milli straumferenda hluta og skorpa |
||
| Hjólprestaskynsamki | Skrif: 10 til 55 Hz, 1,5-mm tvöfaldur amplitúð fyrir 2 tíma hvern í X, Y og Z áttum | ||
| Þrýstisamki | Skrif: 500 m/s² 10 sinnum hvern í X, Y og Z áttum | ||
| Tengslamáta | Förmeð rannsóknarmódelum (Almennt línaþætti: 2 m) | ||
| Vektur (í pakki) | Náganglega 190 g | ||
