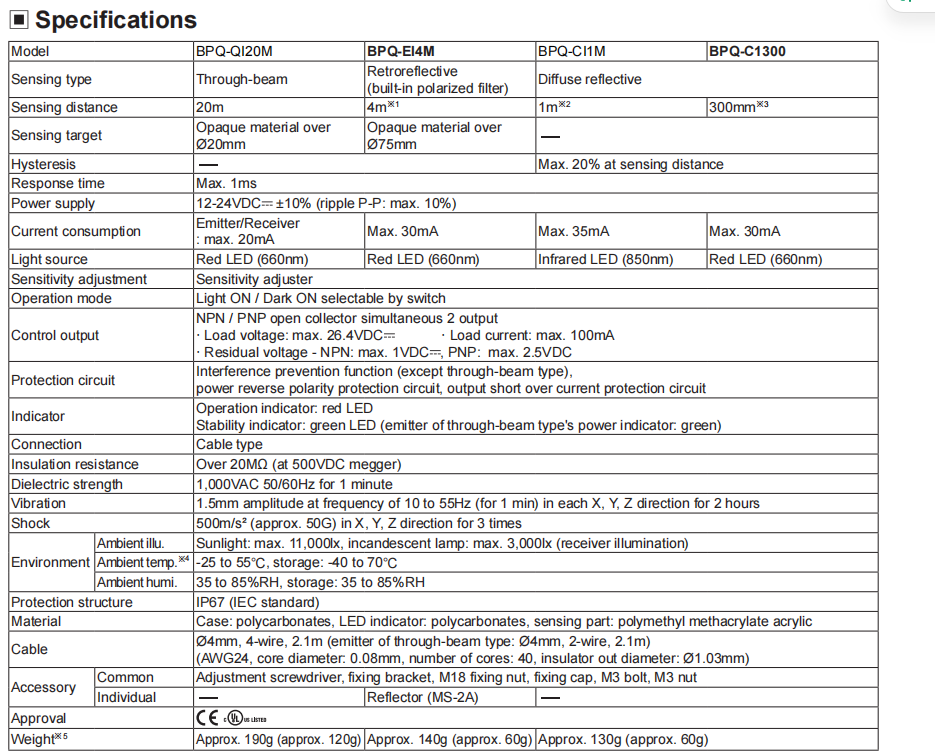

| モデル | npn オープン コレクター | bpq-qc20m | bpq-kc4m | bpq-cc1m | bpq-cc30 |
| pnp オープン コレクター | bpq-qf20m | bpq-kf4m | bpq-cf1m | bpq-cf30 | |
| 感知タイプ | 透光線 | 振り返る | 散らばる反射 | ||
| 感知範囲 | 20m | 4M | 1m | 300ミリメートル | |
| センシング目標 | 透明性のない材料 ミニ.Φ20mm |
透明性のない材料,ミニΦ75mm | -------- | ||
| 歇歇症 | ----------------- | 定位時最大20% 距離設定 |
|||
| 応答時間 | 最大1ms | ||||
| 電源 | 12 - 24 vdc ± 10 % (波動 p-p:最大 10%) | ||||
| 現在の消費 | 最大.20ma | 最大30ma | 最大35ma | 最大30ma | |
| 光源 | 赤色LED (~660nm) | 赤色LED (~660nm) | 赤外線LED (850nm) | 赤色LED (~660nm) | |
| 感度調整 | 感度調整器 | ||||

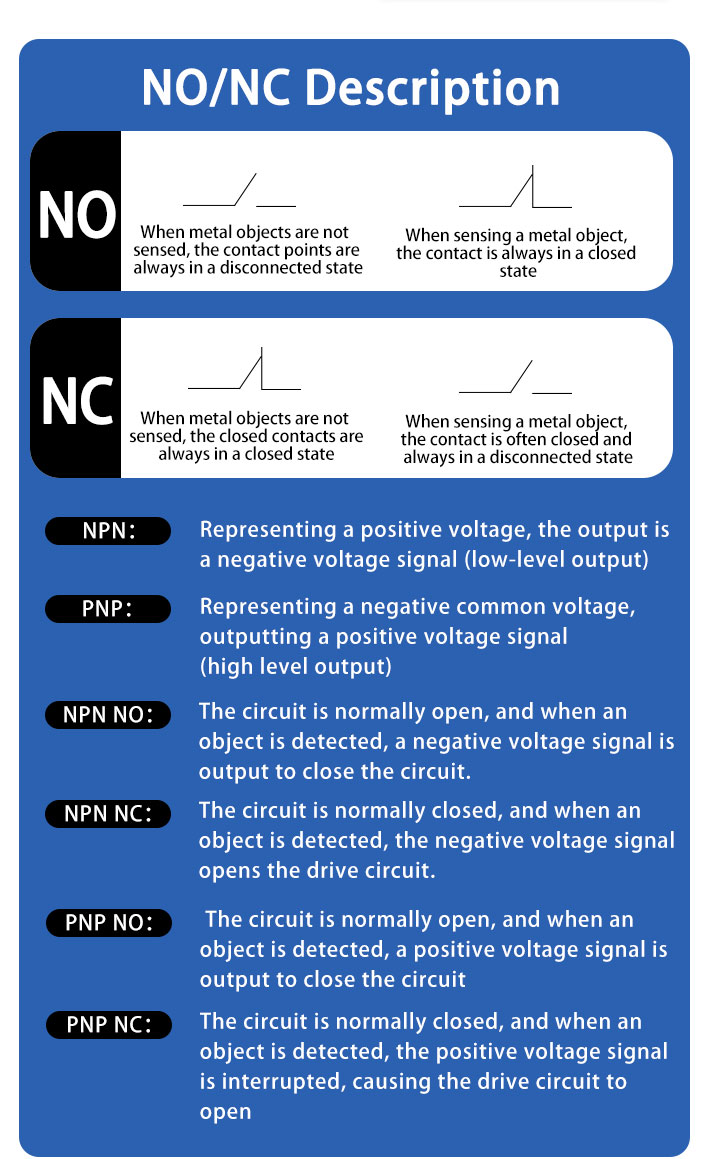

| 操作モード | オン/ダークの操作モードのスイッチ | ||||

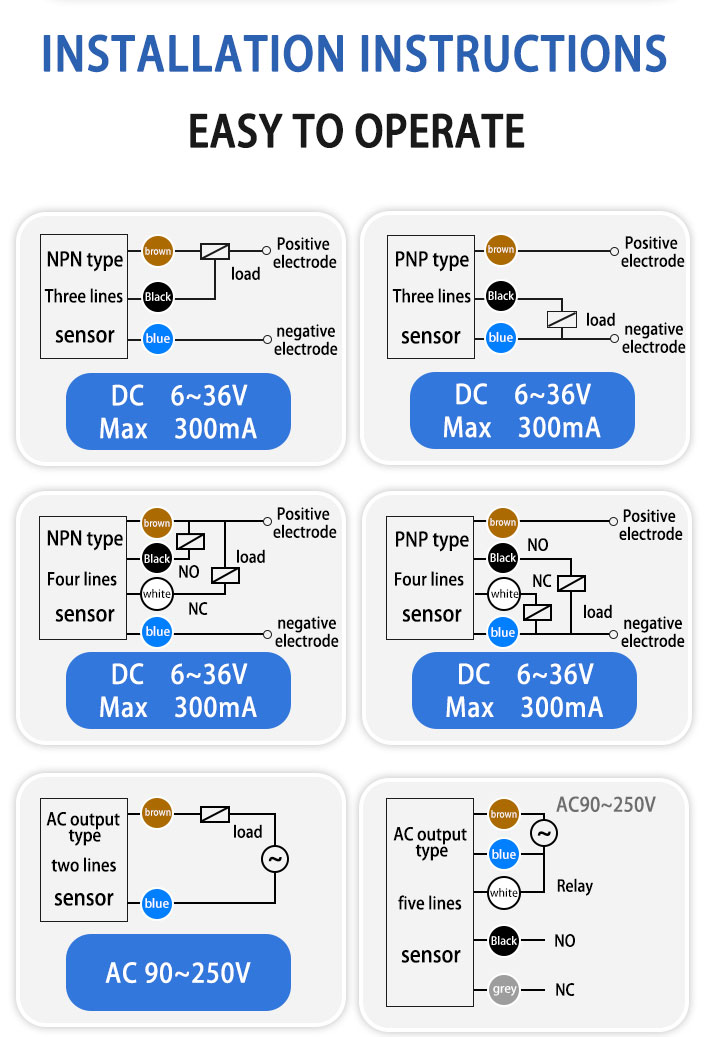

| 制御出力 | npn または pnp オープンコレクター出力 負荷電圧:最大 30VDC 負荷電流:最大200ma 残電圧 - npn:max.1vdc pnp:max.2.5vdc |
||||
| 保護回路 | 干渉防止機能 (透光線を除く) 電力逆極性保護回路,出力短距離電流保護回路 |
||||

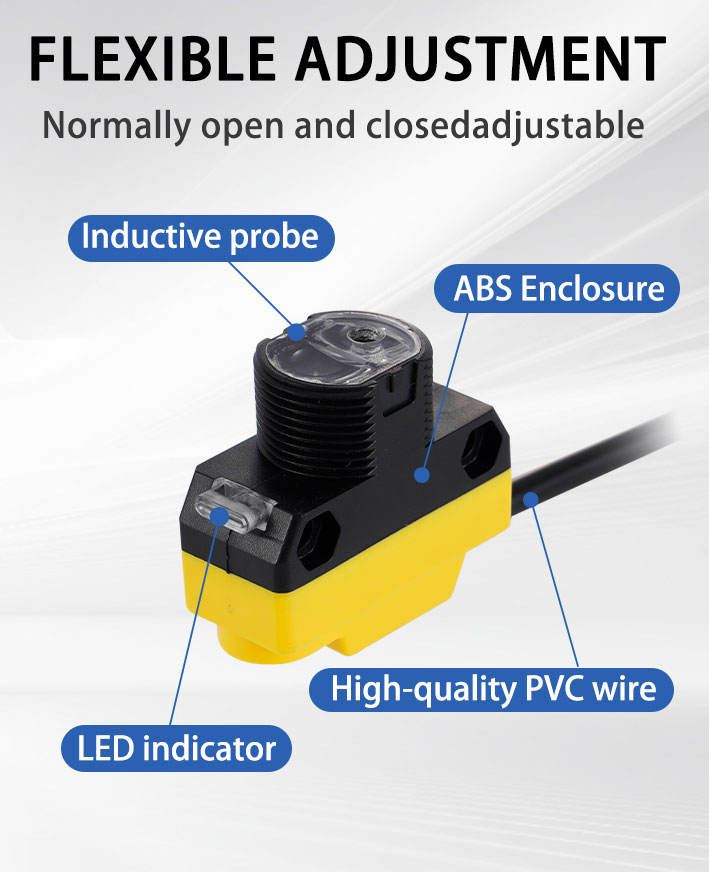

| 指示 | 動作指示:赤色 LED 安定性指標:緑色 LED (透光型発射機の電源指標:緑色) |
||||
| 接続 | ケーブルタイプ | ||||
| 隔熱抵抗 | 電子電池の電源が電源を回転させる | ||||
| 介電力強度 | 1500vAC 50/60hz 1分間 | ||||
| 振動 | 周波数10〜55Hz (1分間) で,x,y,z方向で2時間間,1.5mmの振幅 | ||||
| ショック | 500m/s 2(50g) x,y,z方向で3回 | ||||
| 環境 について |
環境汚染 | 太陽光:最大 11000lx,電球:最大 3000lx (受信機照明) | |||
| 周囲の温度 | -20~+65 °C C27（非凍結状態）、保存：-25〜+70 °C | ||||
| 周囲の空気 | 35~85%Rh,貯蔵:35~85%Rh | ||||
| 材料 | ケース:ポリカーボネート,LED表示:ポリカーボネート 感知部:ポリメチルメタクリラートアクリル |
||||
| ケーブル | Φ4mm, 4ワイヤー, 2.1m (透射線型発射器: Φ4mm, 2ワイヤー, 2.1m) | ||||
| プロテクション | IP67（IEC規格） | ||||
