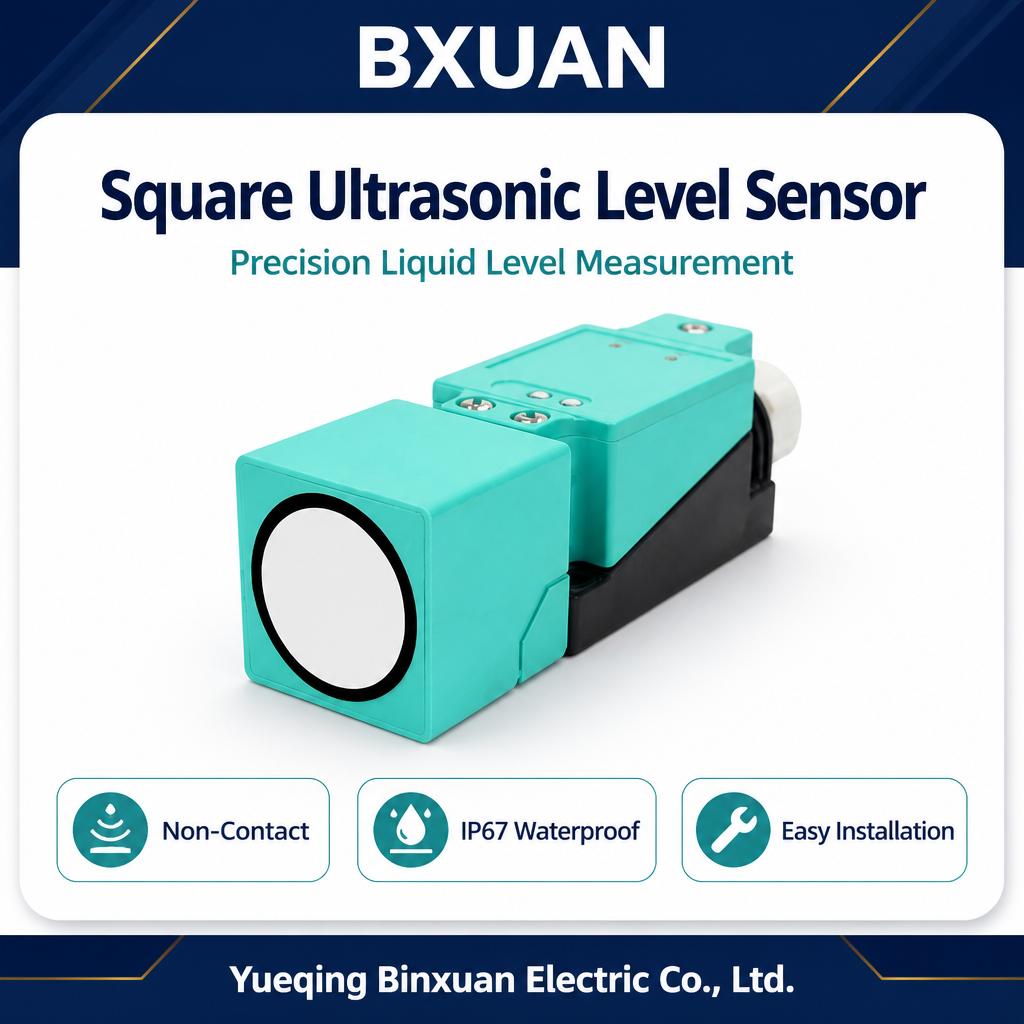

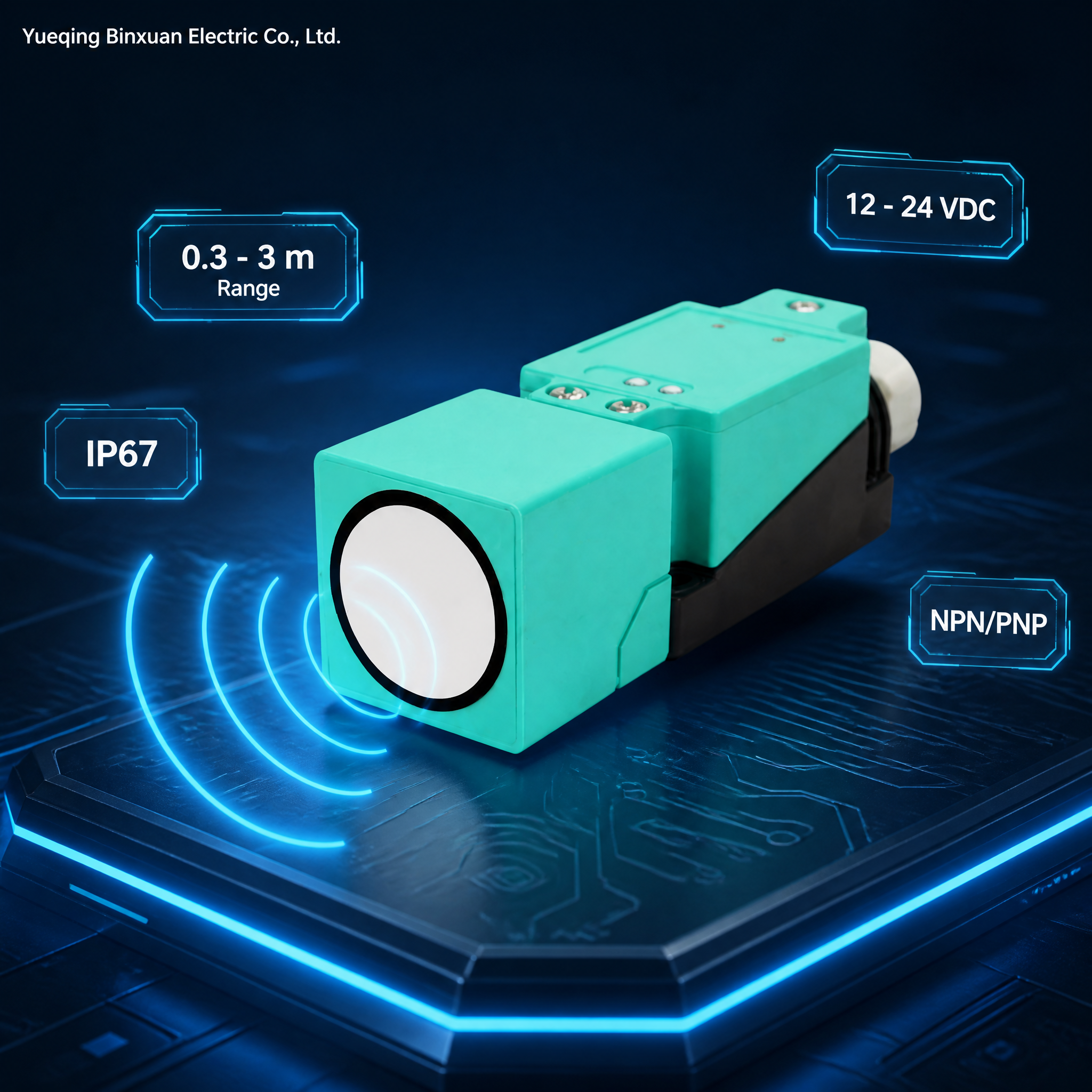

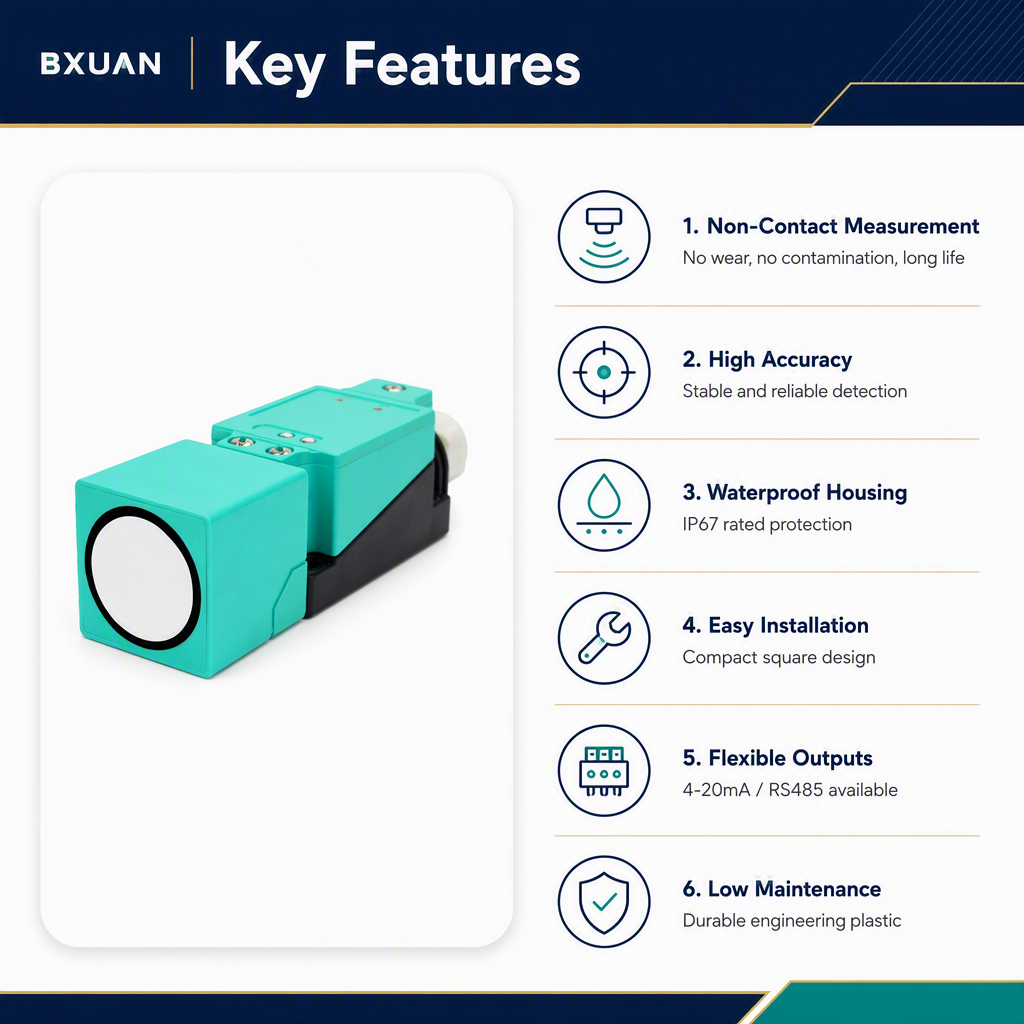

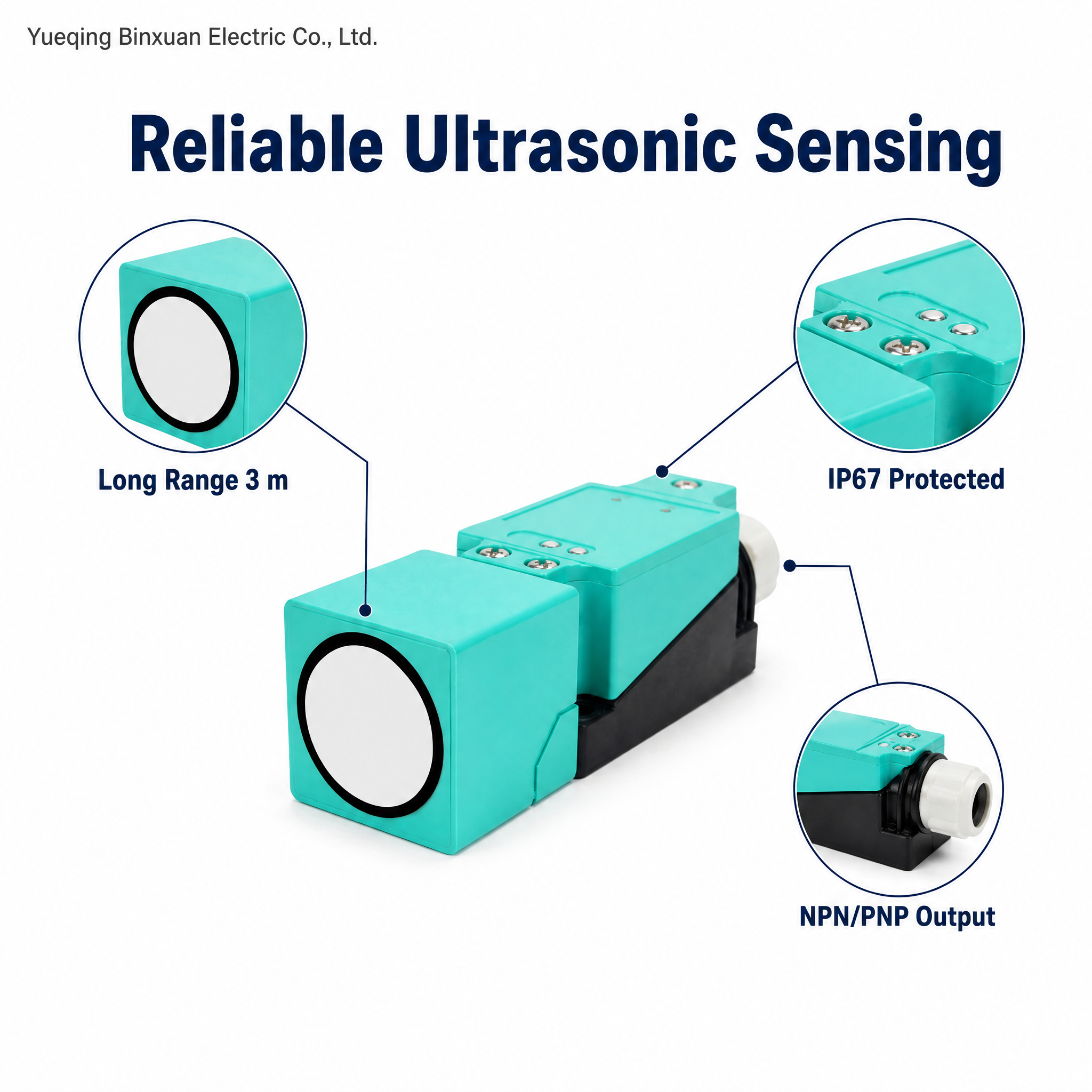

レベル超音波センサー
超音波センサーの原理は,空気の超音波の伝播特性を使用して距離を測定することです. 超音波は人間の聴覚能力よりも高い周波数を持つ波で 波の空気中の伝播速度は"秒間に343メートルです センサーは超音波を発し 標的物体に出くわすときに反射されます センサーは反射された超音波を受け取り その時間を測定し 音波の伝播時間と速度に基づいて 標的物体からセンサーまでの距離を計算します センサーは,超音波を継続的に送受信することで,標的物体の位置と距離の変化をリアルタイムで監視できます
- 概要
- 関連製品

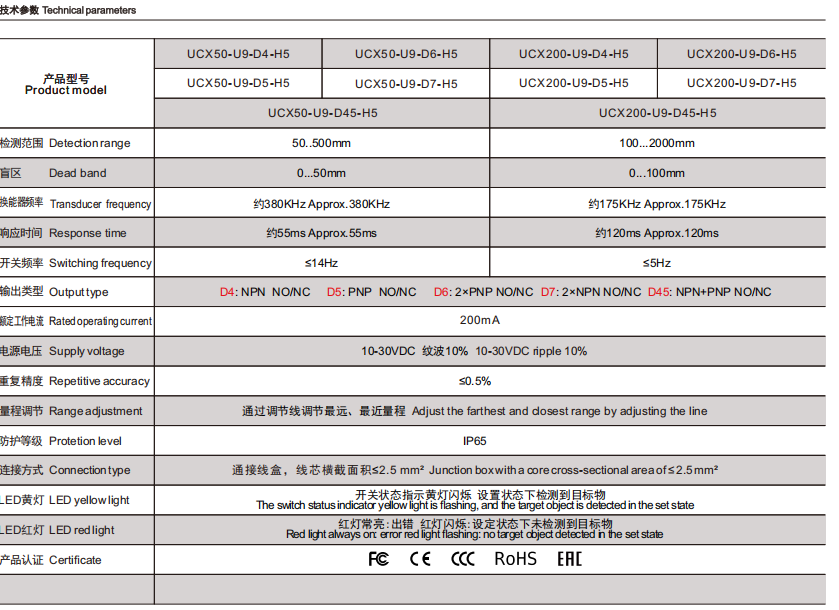

| 製品モデル | ucx50-u9-d4-h5 | ucx200-u9-d4-h5 | ucx400-u9-d4-h5 | ||
| ucx50-u9-d5-h5 | ucx200-u9-d5-h5 | ucx400-u9-d5-h5 | |||
| 検出 航続距離 | 50~500mm | 80~2000mm | 200~4000mm | ||
| 検出できない 地域 | 0...50mm | 0...80mm | 半径200mm | ||
| 変容器 周波数 | 約380kHz | 約180kHz | 85kHz | ||
| 応答時間 | 50ms | 150ms | 約325ミリ秒 | ||
| 標準 ターゲットバージョン | ≤10hz | ≤ 3.3hz | ≤ 1.5Hz | ||

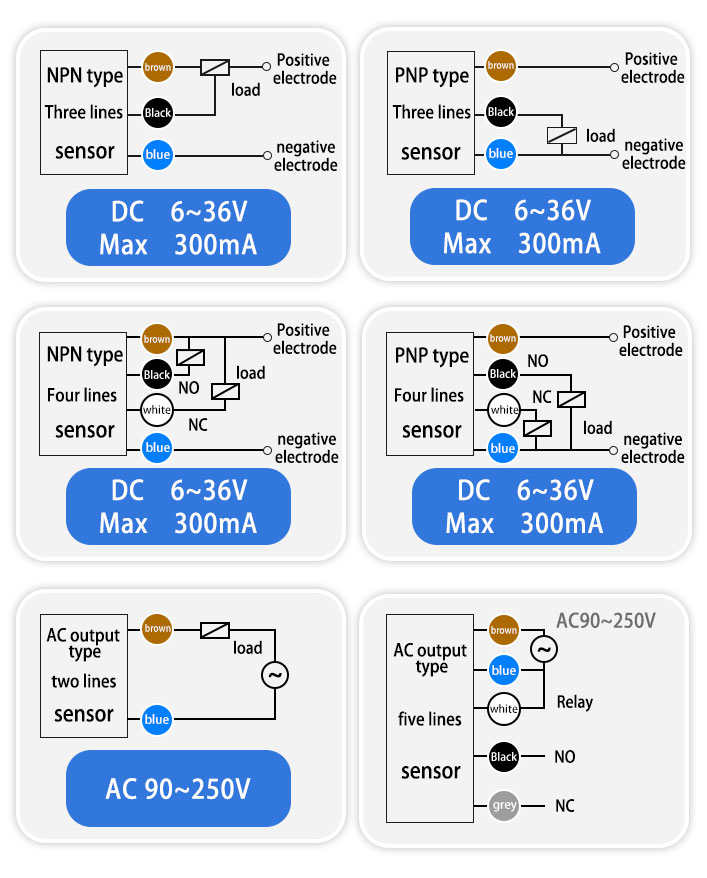

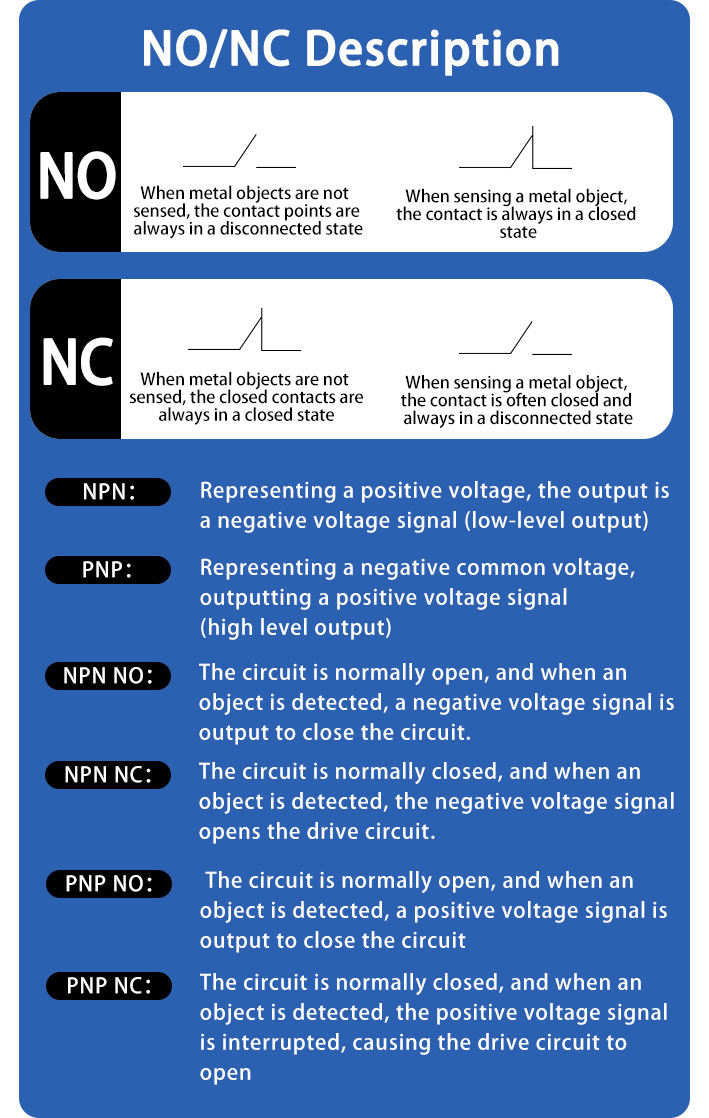

| 輸出の種類 | d4 :npn 通常開いている/通常閉まっている | ||||
| d5 :pnp 通常開いている/通常閉まっている | |||||
| 定位動作 現在 | 200mA 通過/過負荷保護 | ||||
| 繰り返す 精度 | ≤0.5% | ||||
| 動作 圧力は | 10-30V DC 波動 10% | ||||
| 航続距離 調整 | 調整ラインを通して最も遠くと最も近い範囲を調整 | ||||
| 程度 プロテクション | IP65 | ||||
| 接続モード | 接続接続箱,線コアの横断面積が 2.5mm 2未満またはそれ以上である | ||||
| LED 黄色 ライト | 信号が点灯する 信号が点灯する 設定状態で検出される | ||||
| LED赤光 | 赤灯は常に点灯している:エラー 赤灯が点滅する:設定状態で標的は検出されない | ||||
