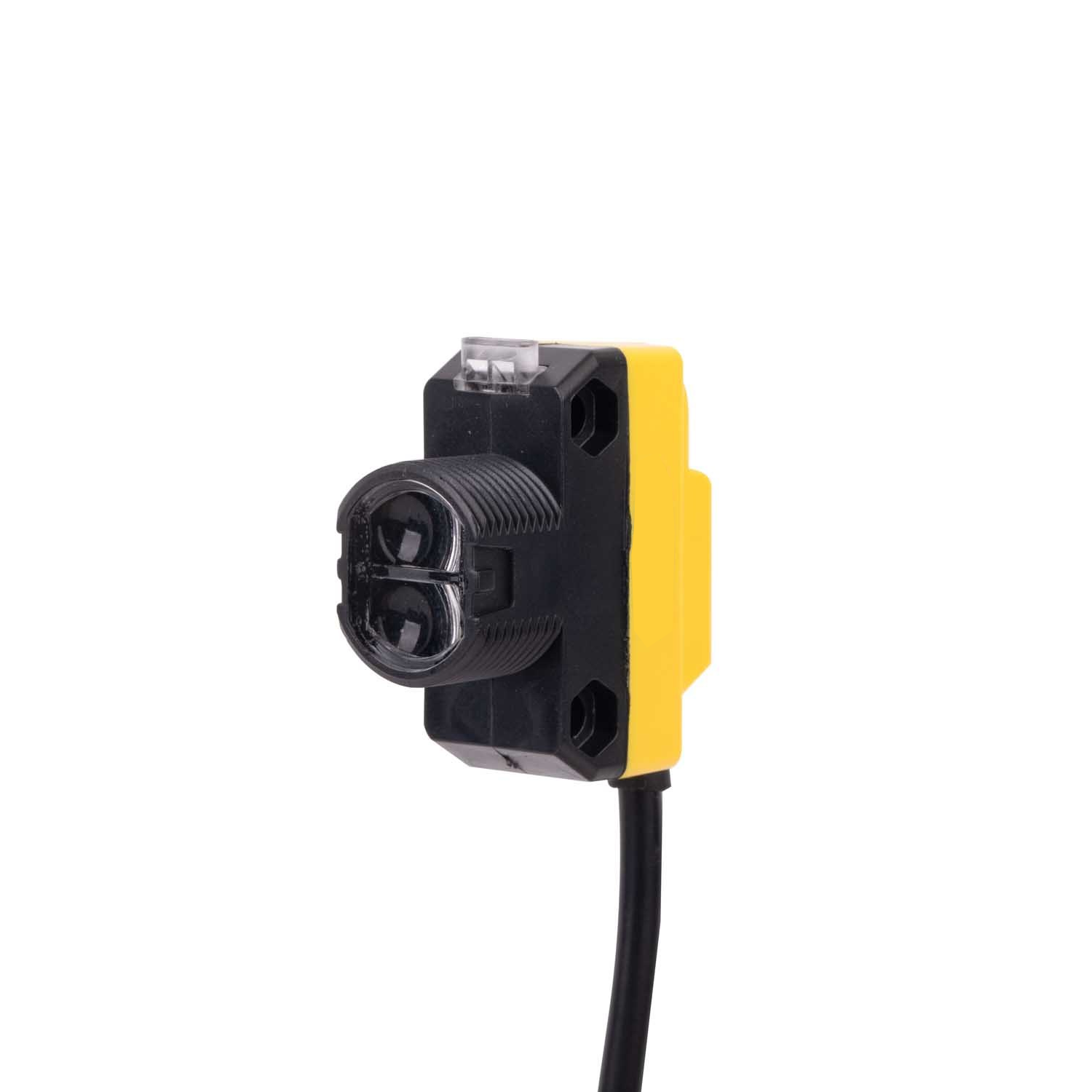

Voor-/zijinstallatietype van de serie bpq

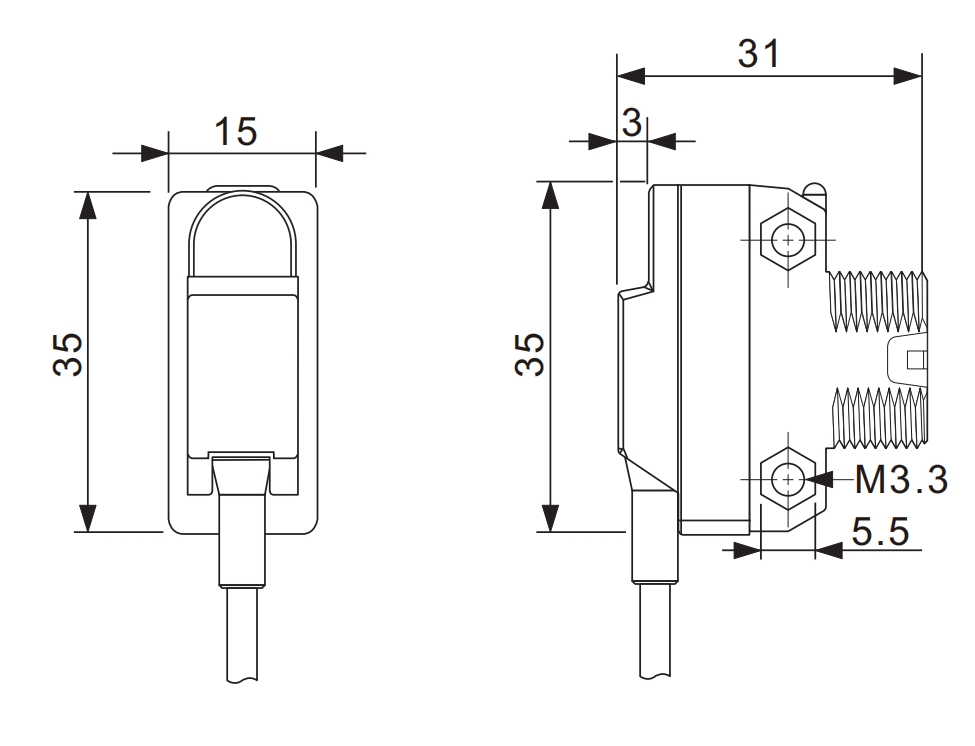

Voor-/zijninstallatietype,gemakkelijke voor- (m18 moer) en zijinstallatie (m3 boortje/moer)
- overzicht
- gerelateerde producten
| model | npn open collectiever | bpq-qc20m | bpq-kc4m | bpq-cc1m | bpq-cc30 |
| PNP open collectiever | bpq-qf20m | bpq-kf4m | bpq-cf1m | bpq-cf30 | |
| type detector | doorlicht | terugslag | diffuse reflectie | ||
| sensorbereik | 20 meter | 4 m | 1 m | 300 mm | |
| sensin doel | opaque materialen van Min.Φ20 mm |
opaque materialen van min.Φ75 mm | - Ik ben niet... | ||
| hysteresis | - Ik ben niet bang. | max.20% bij nominale waarde afstand instellen |
|||
| Reactietijd | max.1 ms | ||||
| stroomvoorziening | 12 - 24 vdc ± 10 % (golf p-p:max.10%) | ||||
| lopend verbruik | max.20ma | max.30ma | max.35ma | max.30ma | |
| lichtbron | rood geleid ((660 nm) | rood geleid ((660 nm) | Infrarood led ((850 nm) | rood geleid ((660 nm) | |
| gevoeligheidsaanpassing | gevoeligheidsinstallatie | ||||
| werking | licht-/donkerlicht bij schakelaar voor de bedrijfsmodus | ||||
| besturingsautoriteit | npn of pnp open collectie-uitgang belastingsspanning: max. 30VDC-ladingstroom: max.200ma de restspanning - npn:max.1vdc pnp:max.2.5vdc |
||||
| beschermingscircuit | een interferentievermijdende functie (behalve doorlichttype), krachtscircuit voor de bescherming tegen omgekeerde polariteit, uitgangscircuit voor kortsluiting tegen stroom |
||||
| indicator | werkingsaanwijzer: rood geleid stabiliteitsindicator: groen geleid (vermogenindicator van de zender van het doorschijnlichttype: groen) |
||||
| verbinding | kabeltype | ||||
| isolatieweerstand | Min.20mΩ (bij 500VDc mega) | ||||
| dielectrische sterkte | 1500vc 50/60hz gedurende 1 minuut | ||||
| trillingen | 1,5 mm amplitude bij een frequentie van 10 tot 55 Hz (voor 1 minuut) in elke x-, y-, z-richting gedurende 2 uur | ||||
| schok | 500 m/s2(50 g) in x, y, z richting gedurende 3 keer | ||||
| milieu- - de |
milieu-afwijkingen. | zonlicht: max.11.000lx, gloeilamp: max.3.000lx (ontvangerverlichting) | |||
| Omgevingstemperatuur. | -20 ~ +65°Cc27 ((bij niet-vriezen),opslag:-25~+70°C | ||||
| Omgevingsgevoel. | 35 tot 85% van de hoeveelheid, opslag: 35 tot 85% van de hoeveelheid | ||||
| materiaal | geval: polycarbonaat, LED-indicator: polycarbonaat, sensor: polymethylmethacrylaat acryl |
||||
| kabel | Φ4mm, 4-draad, 2,1m (emitter van het doorstralingstype: Φ4mm, 2-draad, 2,1m) | ||||
| bescherming | IP67 (ICS-norm) | ||||
