serie bpz1
een lichtgevoelige sensor voor algemeen gebruik voor hoge kwaliteit en betrouwbare detectie,
- overzicht
- gerelateerde producten

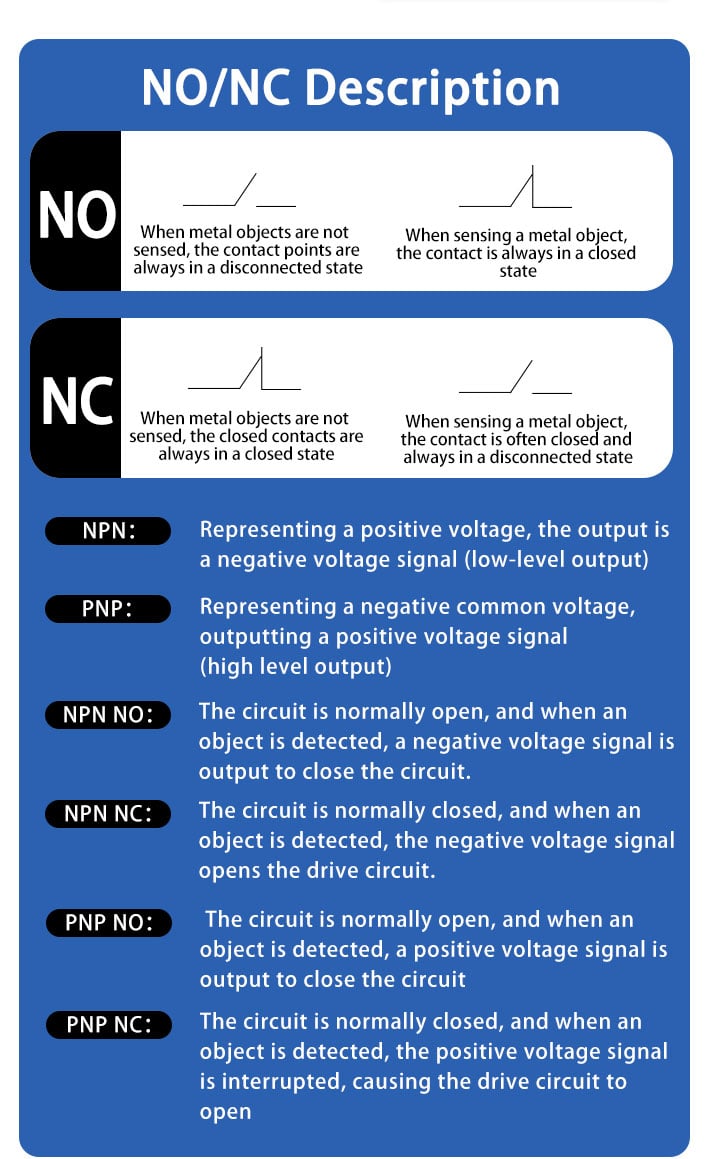

| model | npn-uitvoer | bpz1-qc5m | bpz1-qc2m | bpz1-kc2m | bpz1-cc30 | bpz1-cc10 |
| PNP-uitgang | bpz1-qf5m | bpz1-qf2m | bpz1-kf2m | bpz1-cf30 | bpz1-cf10 | |
| afstanden | 5 m | 2 m | 2 m | 300 mm | 100 mm | |
| detectiemethode | doorlicht | retro-reflecterend | diffuse-reflector | |||
| standaard sensing voorwerp |
ondoorzichtig: 7- - Ik heb een paar minuten. |
ondoorzichtig: 11- - Ik heb een paar minuten. |
ondoorzichtig: 30- - Ik heb een paar minuten. |
doorzichtig, ondoorzichtig | ||
| differentiële verplaatsing | - Ik ben niet bang. | maximaal 20% van de instelafstand | ||||
| richtingskant | zowel zender als ontvanger:3° tot 10° | 3° tot en met 10° | - Ik ben niet bang. | |||
| lichtbron (golflengte) | Infrarood geleid (950 nm) | |||||
| stroomtoevoerspanning | 12 tot 24 vdc ±10%, rimpel (p-p): maximaal 10% | |||||
| lopend verbruik | 50 ma max. ontvanger: maximaal 25 ma.) |
maximaal 40 m | ||||

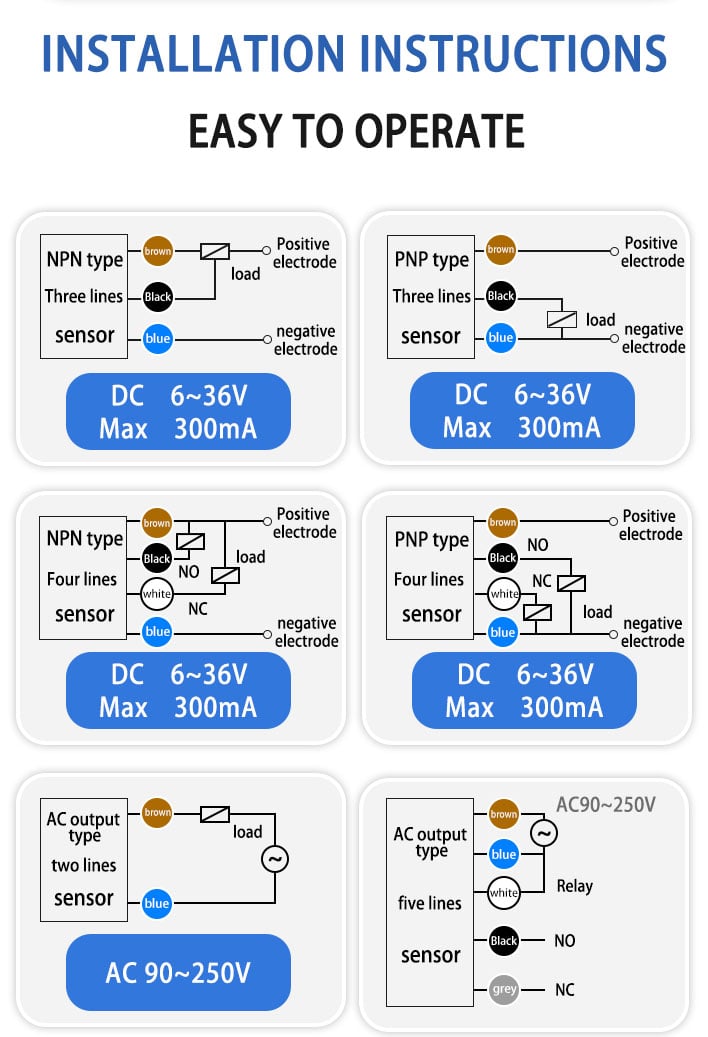

| besturingsautoriteit (uitgang in vaste toestand) |
uitgangsstroom: 1,5 tot 4 ma, belastingstroom: maximaal 80 ma (restspanning: maximaal 2 v) | |||||
| Reactietijd | activeren of opnieuw instellen: maximaal 3 ms. | activeren of opnieuw instellen: maximaal 1 ms. | ||||
| gevoeligheidsaanpassing | met een indicator | |||||
| omgevingsverlichting (ontvanger kant) |
gloeilamp: 3000 lx max.zonlicht: 10.000 lx max. | |||||
| omgevingstemperatuur | werkingssfeer: -25 tot 55°c, opslag: -40 tot 70°c (zonder icing of condensatie) | |||||
| luchtvochtigheid | in bedrijf: 35% tot 85%, opslag: 35% tot 95% (zonder condensatie) | |||||
| isolatieweerstand | 20 mΩ min. bij 500 vdc | |||||
| dielectrische sterkte | 1000 vac, 50/60 hz gedurende 1 minuut | |||||
| trillingsweerstand - Ik ben niet bang. |
10 tot 55 hz, dubbele amplitude van 1,5 mm gedurende 2 uur elk in de richting x, y en z | |||||
| schokbestendigheid - Ik ben niet bang. |
500 m/s23 keer elk in x, y en z richting | |||||
| mate van bescherming | IP65 | IP67 | IP65 | |||
| verbindingsmethode | voorgekabelde kabel (standaardlengte: 2 m) | |||||
| indicatoren | lichtindicator (rood), stabiliteitsindicator (groen) | |||||
| materiaal | geval | polybutyleentereftalaat | ||||
| lens | polycarbonaat | |||||
| montage - De klemmen |
ijzer | |||||
