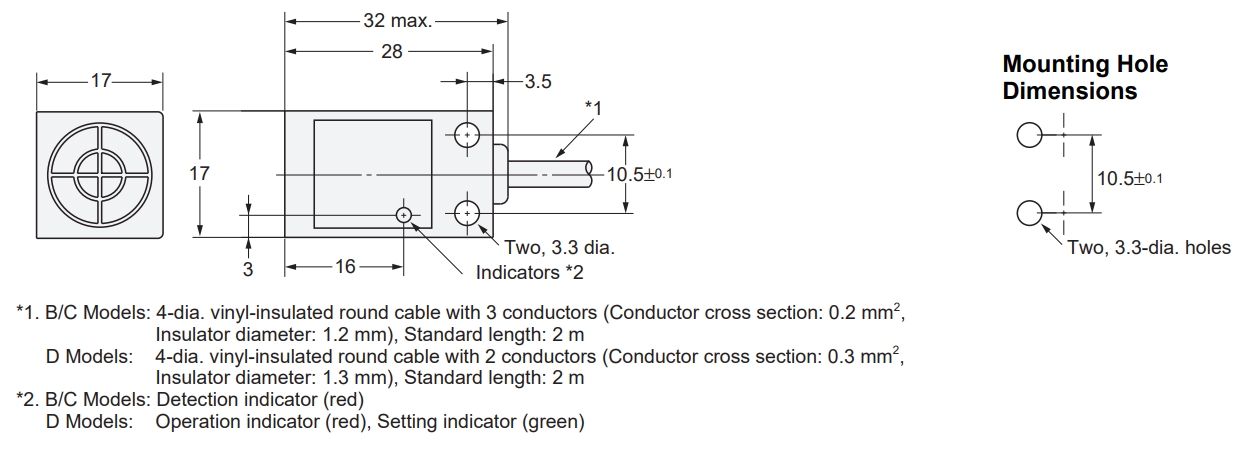

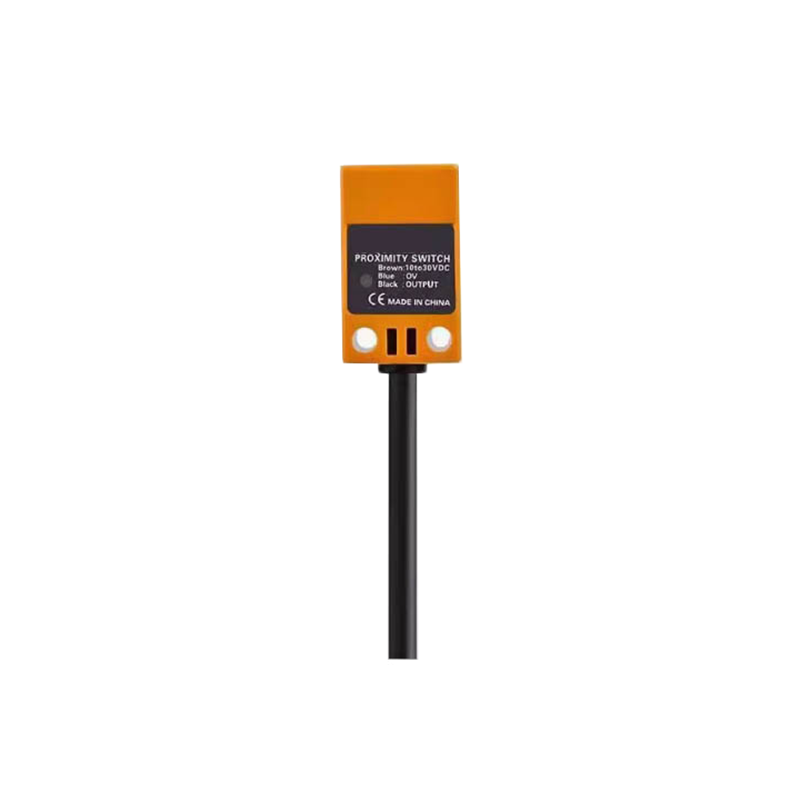

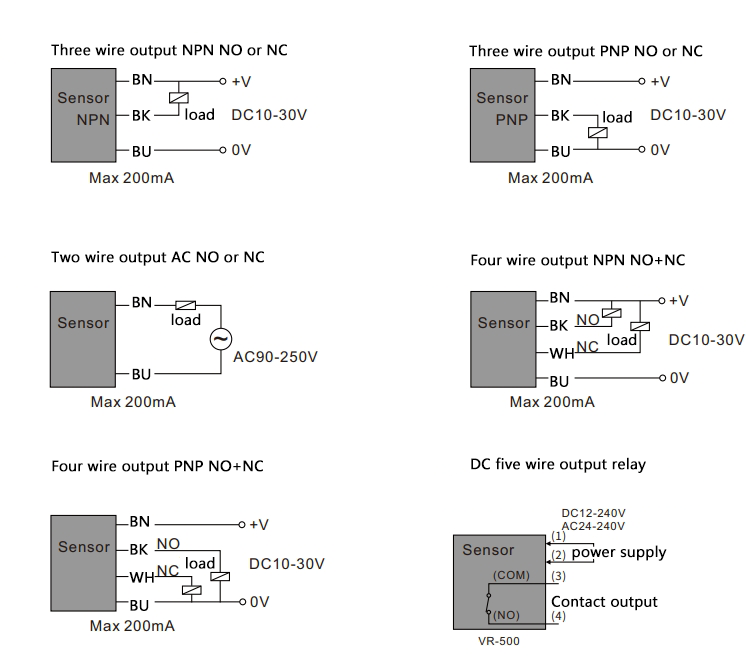

Montagemethode | gespoeld | ||
Detectieafstand | 5mm | ||
betrouwbare detectieafstand | 0...4mm | ||
dc 3-draad | Npn | Nee | TL-Q5MC1 |
nC | TL-Q5MC2 | ||
PNP | Nee | TL-Q5MB1 | |
nC | TL-Q5MB2 | ||
dc 2-draad | Nee | TL-Q5MD1 | |
nC | TL-Q5MD2 | ||
differentiële verplaatsing | 10% max. van de detectieradius | ||
Detecteerbaar object | Ferromagnetisch metaal | ||
standaard sensorsysteem | IJzer, 15 × 15 × 1 mm | ||
Reactietijd | Maximaal 2 ms. | ||
reactiefrequentie | 500 Hz | ||
Voedingsspanning (werkingsspanningsbereik) | 12 tot 24 VDC (10 tot 30 VDC), rimpeling (p-p): max. 10%. | ||
Huidig verbruik | 10 mA max. bij 24 VDC | ||
Controle Uitgang | Bevestigingsstroom | TL-Q5MC@: NPN open collector, 50 mA max. bij 30 VDC max. TL-Q5MB@: PNP open collector, 50 mA max. bij 30 VDC max. | |
Restspanning | 1 V max. (bij een belastingsstroom van 50 mA met kabel lengte van 2 m) | ||
Indicatoren | Detectie indicator (rood) | ||
Bedrijfsmodus | B1/C1 Modellen: NO C2 Modellen: NC | ||
Raadpleeg de tijdschema's onder DC 3-draad modellen op pagina 7 voor details. | |||
beschermingscircuits | Omgekeerde polariteitsbescherming, Spiegelsuppressor | ||
omgevingstemperatuurbereik | Bedrijfslaging/Opberging: −25 tot 70°C (zonder invriezen of condensatie) | ||
omgevingsvochtigheidsbereik | Bedrijfsvoering/Oplaging: 35% tot 95% (zonder condensatie) | ||
Temperatuurinvloed | ±20% max. van de detectafstand bij 23°C binnen de temperatuur bereik van −25 tot 70°C | ||
Spanningsinvloed | ±2,5% max. van de detectieradius bij nominale spanning in het bereik ±10% van nominale spanning | ||
Isolatieweerstand | 5 MΩ min. (bij 500 VDC) tussen stroomdragende delen en Geval | ||
Diëlektrische sterkte | 500 VAC, 50/60 Hz gedurende 1 minuut tussen stroomdragende delen en behuizing | ||
trillingsweerstand | Verstoring: 10 tot 55 Hz, 1,5-mm dubbele amplitude gedurende 2 uur in de X-, Y- en Z-richtingen | ||
schokbestendigheid | Verstoring: 200 m/s² 10 keer in elke richting op as X, Y en Z | ||
Verbinding Methode | Vooraf gekabelde modellen (Standaard kabellengte: 2 m) | ||
Gewicht (ingesloten toestand) | Ongeveer 90 g |
