ประเภทการติดตั้งด้านหน้า/ด้านข้าง
ประเภทการติดตั้งด้านหน้า/ด้านข้าง การติดตั้งด้านหน้า (M18 nut) และด้านข้าง (M3 bolt/nut)
- ภาพรวม
- สินค้าที่เกี่ยวข้อง
รุ่น | npn เครื่องเก็บไฟฟ้าเปิด | bpq-qc20m | bpq-kc4m | bpq-cc1m | bpq-cc30 |
พันธ์รวมเปิด | bpq-qf20m | bpq-kf4m | bpq-cf1m | bpq-cf30 | |

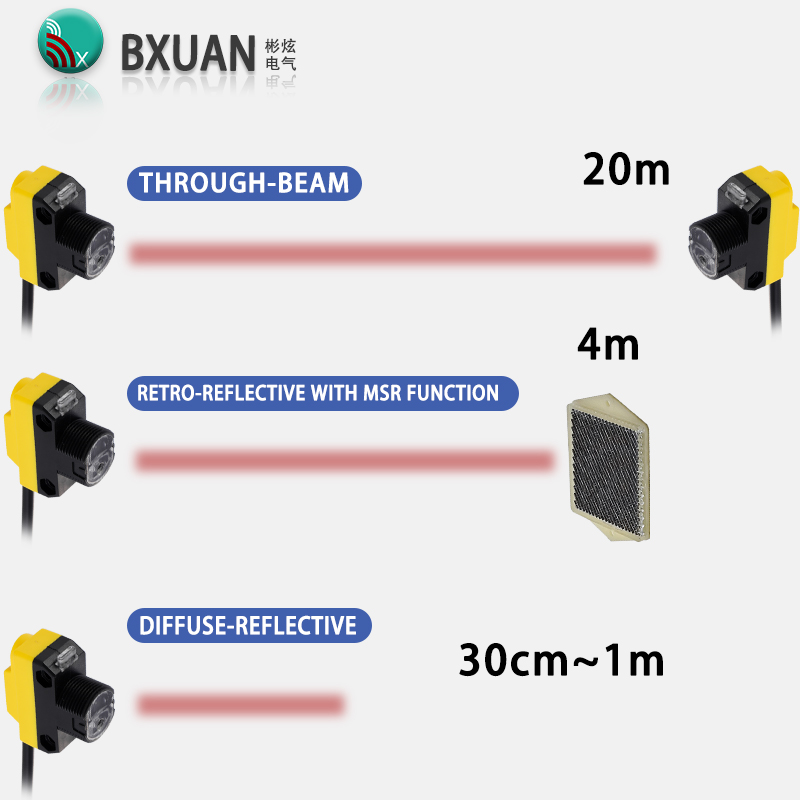

ประเภทการตรวจจับ | ช่วงแสงผ่าน | การ สังเกต | การสะท้อนกระจาย | ||
ช่วงการตรวจจับ | 20m | 4m | 1m | 300 มม. | |
เป้าหมาย sensin | วัสดุไม่โปร่งใส นิ.Φ20 มม. | วัสดุไม่โปร่งใส ขนาด min.Φ75mm | -------- | ||
ไฮสเตเรซิส | ----------------- | ขนาดสูงสุด 20% การตั้งระยะทาง | |||
เวลาตอบสนอง | สูงสุด 1ms | ||||
การให้พลังงาน | 12 - 24 vdc ± 10 % (รีปปิ้ล p-p:max.10%) | ||||
การบริโภคปัจจุบัน | ขนาดสูงสุด 20ma | ขนาดสูงสุด 30ma | ขนาดสูงสุด 35ma | ขนาดสูงสุด 30ma | |
แหล่งกำเนิดแสง | สีแดง LED ((660nm) | สีแดง LED ((660nm) | ดําไฟอินฟราเรด ((850nm) | สีแดง LED ((660nm) | |
การปรับความรู้สึก | เครื่องปรับความรู้สึก | ||||
โหมดการทำงาน | เปลี่ยนโหมดการทํางานไฟ / ดํา | ||||
การควบคุมผลิต | npn หรือ pnp การออกของเครื่องเก็บไฟที่เปิด ความดันการบกพร่อง: สูงสุด กระแสความแรงฝาก 30vdc: สูงสุด 200ma ความดันเหลือ - npn:max.1vdc pnp:max.2.5vdc | ||||
วงจรป้องกัน | ปฏิบัติการป้องกันการแทรกแซง (ยกเว้นชนิดแสงสว่าง) วงจรป้องกันความเข้มข้นของแรงกลับ, การออกเร็วเกินวงจรป้องกันกระแส | ||||

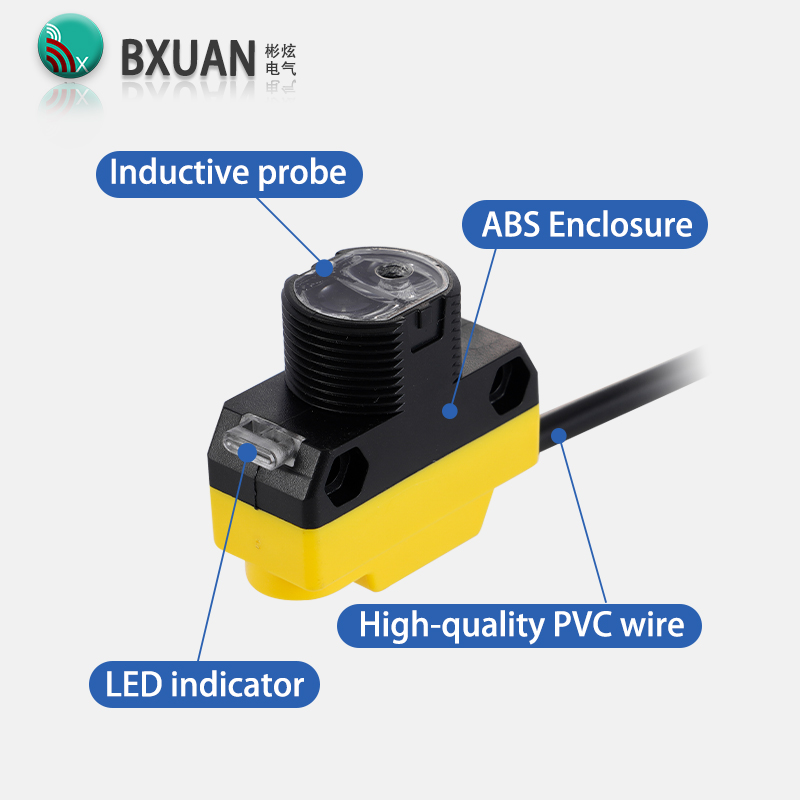

ตัวชี้วัด | ตัวแสดงการทํางาน: LED สีแดง ตัวชี้วัดความมั่นคง: LED สีเขียว (ตัวชี้วัดพลังงานของเครื่องปล่อยแสงแบบแสงสว่าง: สีเขียว) | ||||
การเชื่อมต่อ | ประเภทสายเคเบิล | ||||
ความต้านทานในการกันความร้อน | นิ.20mΩ (ที่ 500vdc เมกะ) | ||||
ความแข็งแรงแบบดียิเลคทริก | 1500vc 50/60hz เป็นเวลา 1 นาที | ||||
สั่นสะเทือน | ความถี่ 1.5 mm ในความถี่ 10 ถึง 55 Hz (ตลอด 1 นาที) ในทิศทาง x, y, z ทุกทิศทาง ตลอด 2 ชั่วโมง | ||||
โชค | 500 m/s 2(50g) ในทิศทาง x, y, z 3 ครั้ง | ||||
สถานการณ์ การพัฒนา | ปัญหาสภาพแวดล้อม | แสงแดด:max.11,000lx, โคมไฟไฟฟ้าไฟฟ้าไฟฟ้า:max.3,000lx (การส่องแสงของตัวรับ) | |||
อุณหภูมิแวดล้อม | -20 ~ +65 ℃ C27(ที่สถานะไม่แช่แข็ง),การเก็บรักษา:-25~+70 ℃ | ||||
อารมณ์แวดล้อม | 35 ~ 85% rh, การเก็บ:35 ~ 85% rh | ||||
วัสดุ | กรณี: โพลิการ์บอนาท ตัวชี้วัด LED: โพลิการ์บอนาท ส่วนการตรวจจับ: โพลีเมธีลเมธาครีเลตอะคริลิก | ||||
สายเคเบิล | Φ4mm, 4-wire, 2.1m (เครื่องปล่อยแสงประเภทแสงผ่าน: Φ4mm, 2-wire, 2.1m) | ||||
การป้องกัน | ip67 ((iec มาตรฐาน) |
